moteur de mesure de vitesse à disque de Code 334, ligne AB, codeur de Phase, cc 3V-24V 12V 16800RPM, balais de carbone FC130SA - Générique

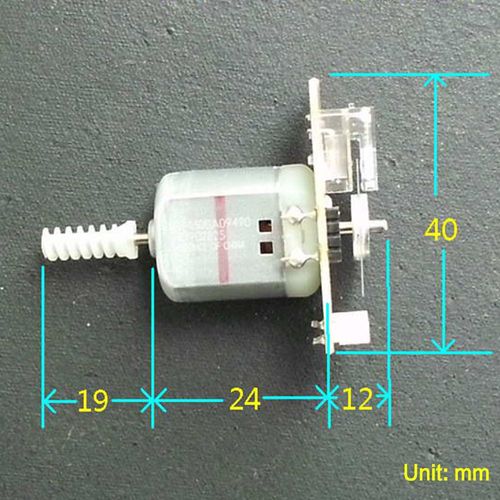

Spécification:Le bandeau arrière a un encodeur de phase AB à 334 lignes, qui produit directement une onde carrée. Il n'est pas nécessaire de l'ajouter avec un circuit. Il est simple à utiliser et est en phase AB. Il peut évaluer le sens de rotation du moteur et peut être utilisé comme encodeur pour d'autres moteurs.* Arbre Long avec vis sans fin, peut entraîner l'engrenage à vis sans fin ou passer à un accouplement élastique ou en acier (voir l'image ci-dessous)Le moteur a une résistance cc de 30 ohms et le moteur peut fonctionner de 3V à 24V. Courant de résistance = tension/résistance de bobine. La vitesse de ralenti de 12v est de 8200rpm, et la charge d'air est de 16800rpm à 24v. La vitesse sous d'autres tensions peut être largement calculée proportionnellement.* Le moteur a un encodeur à l'extrémité pour produire deux signaux d'impulsion orthopédiques (différence de phase de 90 °). La résolution 334 signifie que le moteur émet 334 impulsions de cycle par tour.* Comment le microcontrôleur détermine le sens de rotation?1: tout d'abord, A ou B est mieux connecté à la broche d'interruption du microcontrôleur, et le bord est capturé avec une interruption.2: le niveau de B est évalué lorsque le bord descendant de A (ou le niveau de B est évalué lorsque le bord montant de A).Les caractéristiques de ce moteur sont les suivantes:1: le moteur est utilisé dans les imprimantes laser, qualité industrielle. Modèle Standard FC130SA, poids environ 20g, brosse en carbone contenant du cuivre (longue durée de vie), fabrication exquise, sensible à la pression, joint en nylon d'anneau en cuivre limité, la taille spécifique voir la photo ci-dessous.2: encodeur de phase AB à 334 lignes, y compris le circuit de mise en forme, la sortie est une onde carrée très raide, pas de dépassement, peut être directement connecté au microcontrôleur IO.3: le codeur mesuré 1.8V-3.3V fonctionne normalement (5v est recommandé d'utiliser la puce de régulation linéaire pour descendre ou modifier la résistance de limitation de courant du tube émetteur R1 sur le circuit d'encodage, actuellement 82 euros, le circuit est principalement rouge consommation de tube de lancement électrique, Il est recommandé d'utiliser une puce de régulateur linéaire pour descendre, changer directement la résistance de limitation de courant nécessite une forte capacité pratique, sinon il est facile à endommager), spécification d'onde carrée, consommation électrique mesurée à 3.3V 21ma (principalement la consommation électrique du tube de lancement, chute de tension LED rouge 1.5v, 3.3-1.5/82 = 21ma), Le codeur émet une lumière rouge après la mise sous tension, très beau, sortie de phase AB, permettant de évaluer le niveau de l'appelant lorsque le bord montant ou descendant de la phase A ou de la phase B, vous pouvez juger du sens de rotation du moteur.4, description de la ligne de Signal: sortie d'onde carrée de phase A, sortie d'onde carrée de phase B, VCC, GND est l'alimentation du codeur, doit être régulée, plage de tension 1.8-3.3v, Il est recommandé d'utiliser une puce de régulateur linéaire pour abaisser ou modifier le circuit d'encodage la résistance de limitation de courant R1 du tube émetteur est actuellement de 82 ohms, et le tube émetteur rouge principal consomme de l'énergie sur le circuit. Moteur +, moteur-est l'alimentation du moteur cc, plage de tension 3-24v, la tension nominale est de 12v, courant à vide 30-40ma. L'alimentation du moteur cc et l'alimentation du codeur sont physiquement complètement isolées. Seule l'alimentation électrique de l'encodeur et le moteur de l'encodeur peuvent être utilisés pour produire l'onde carrée de phase AB. On peut non seulement évaluer la vitesse, mais aussi la direction instantanée de la rotation. Utilisé comme encodeur, l'arbre du moteur est connecté à d'autres équipements et suit la rotation. Moteur +, la plage de tension du moteur est très large, et indépendamment du positif et du négatif, la polarité à son tour contrôle le moteur en marche arrière, 3-24V peut fonctionner (plus la tension est élevée, plus la vitesse, ou la vitesse du PWM pour régler la vitesse, moteur +, moteur-connecter l'entraînement PWM). Mais les exigences d'alimentation du codeur sont élevées, nécessite une régulation de tension, la polarité positive et négative ne doit pas être mauvaise!5: Original avec prise, mais sans câble, il devrait être la méthode de branchement FPC, mais ce connecteur est très cher, encore plus que le prix du moteur lui-même, les élèves utilisent donc un fil à souder direct sur le PCB pour des expériences ou d'autres fins générales. Le moyen (après avoir soudé le fil, il est attaché au fuselage pour éviter la casse). Il y a quelques points de signal sur le PCB qui peuvent être soudés, et les joints de soudure sont déterminés en fonction du niveau de leur propre soudure.6: si vous voulez supprimer le code pour d'autres occasions, vous devez avoir une forte capacité pratique, certains outils et la capacité de fabriquer des outils spéciaux, sinon il est facile à déchirer. Nous ne fournissons pas de services de démontage. Les étapes approximatives sont: ouvrez d'abord la connexion entre le PCB et le moteur, retirez le PCB de code, puis faites un outil spécial (voir l'exemple de démonstration sur la photo ci-dessous), appuyez sur la roue de code sous pression (ne tirez jamais fort), si le ver avant doit être démonté, Mais aussi le top avec la pression.7: attention particulière: le codeur est un dispositif électronique de précision, veuillez faire attention à allumer, comprendre l'alimentation, vérifier que la tension n'est pas un problème, puis allumer, une fois l'erreur, ensuite, tirez pour éviter d'endommager l'appareil. C'est un tout nouveau produit. Avant de l'envoyer, nous avons également utilisé une alimentation régulée avancée pour tester le PCB. Après que le test de l'oscilloscope était normal, il a été expédié.Poids: 20gL'emballage comprend:1 pièce * moteur
