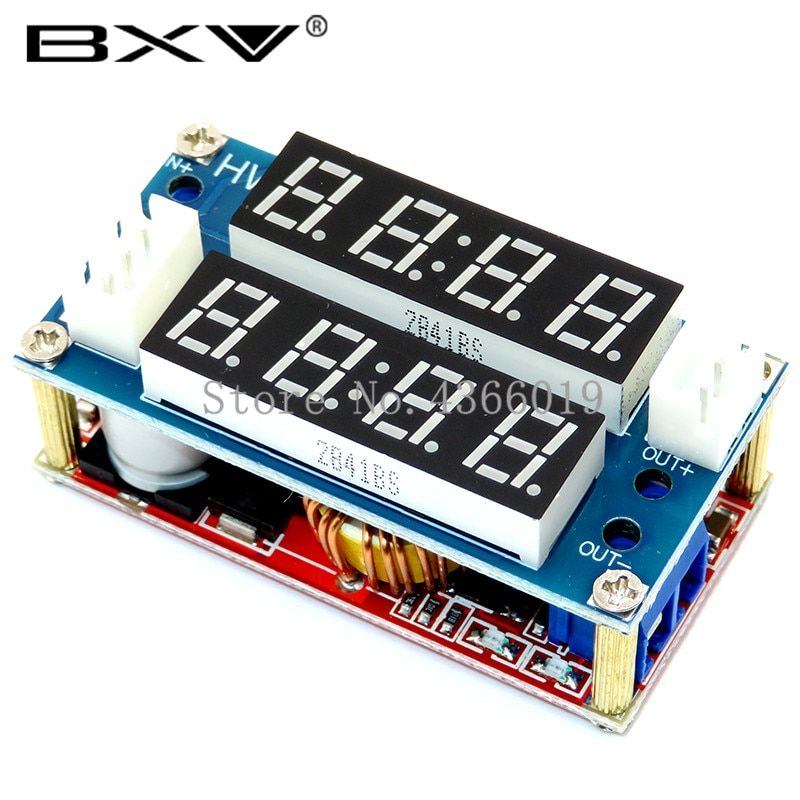

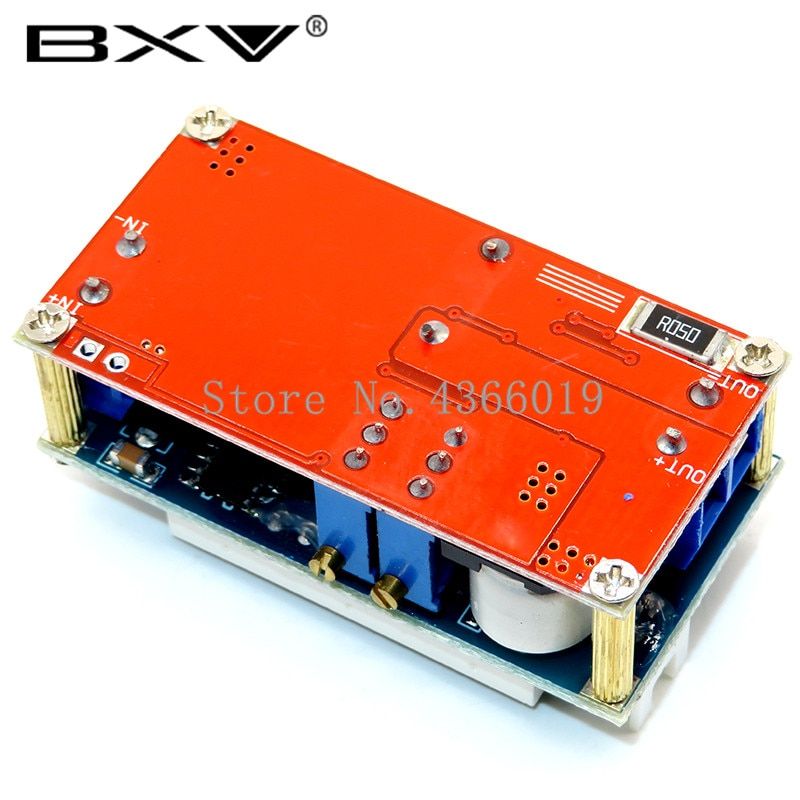

Appareil combinant voltmètre et ampèremètre, combinaison 2 en 1, XL4015, alimentation électrique réglable, CC/CV, afficheur LED, module de charge abaisseur, courant et voltage constants, 5A, - Générique

? Le module est un module buck réglable, vous pouvez ajuster le module en ajustant la résistance coulante bleue ci-dessus pour changer la tension de sortie. La tension d'entrée et de sortie est de 1V, la tension de sortie minimale de 0.8V.

? IN- (entrée négative), IN + (entrée positive), OUT- (sortie négative), OUT + (sortie positive) marqués sur le module doivent être connectés correctement. Sinon, le module pourrait être endommagé.

? Batterie De Charge Utilisation:
1. Déterminez la tension flottante et le courant de charge dont vous avez besoin pour charger la batterie, la tension d'entrée du module;
2. Ajustez le potentiomètre de tension constante, réglez la tension de sortie à environ 5V.
3. Avec la mesure de courant de court-circuit de sortie de bloc de courant de multimètre de 10A, tout en ajustant le potentiomètre de courant constant au courant de sortie à une valeur de courant de charge prédéterminée;
4. Le courant de charge de la lampe de mise en marche est 0.1 fois le courant de charge par défaut (valeur de courant constant).
5. Ajustez le potentiomètre de tension constante pour que la tension de sortie atteigne la tension flottante;
6. Connectez la batterie et essayez de charger.
(1,2,3,4,5 étapes pour la puissance d'entrée du module, la sortie n'est pas connectée à la batterie.)

? LED commande actuelle constante à utiliser:
1. Déterminez le courant de fonctionnement et tension de fonctionnement maximale que vous devez conduire la LED;
2. Ajustez le potentiomètre de tension constante, réglez la tension de sortie à environ 5V.
3. Avec le multimètre 10A bloc courant courant de court-circuit de sortie de mesure et ajuster le courant constant potentiomètre du courant de sortie pour atteindre le prédéterminée LED courant de fonctionnement;
4. Ajustez le potentiomètre de tension constante pour que la tension de sortie atteindre la plus haute tension de fonctionnement de LED;
5. Connectez le LED, machine d'essai.
(1,2,3,4 étapes pour le module de puissance d'entrée, la sortie sans charge LED lumières.)

? Protocole de Communication Description:
1. Ce module a la fonction de communication avec l'ordinateur. Peut faciliter la lecture par l'ordinateur des données de courant et de tension du module,

2. Comme la sortie du module est de niveau TTL, pour réaliser et communiquer avec l'ordinateur, mais aussi le niveau de conversion retour à l'ordinateur peut identifier le niveau RS232, besoin d'utiliser ce module TTL de transfert usb cp2102 Pour réaliser la conversion.

3. Le protocole de communication est le suivant:

Débit Baud: 9600 Bps

BB CC ADDR 00 XX XX CRC (commande de retour actuelle)

BB CC ADDR 01 XX XX CRC (commande de retour de tension)

Parmi eux

BB CC pour l'en-tête (2 octets)

ADDR est l'adresse du module (1 octet)

00 est une commande de lecture actuelle (1 octet)

01 est la commande de lecture de tension (1 octet)

XX XX toute valeur (2 octets)

Vérification du CRC (1 octet)
