Câble USB RS232 vers RJ45 pour routeur de cabine Cisco Huawei etc. (RJ45 DB9 bleu) -

Ce câble sert à mettre à jour le câble DB9 vers RJ45, vous pouvez référencer les informations de câble DB9-RJ45 suivantes: La norme anciennement connue sous le nom de RS-232 ou RS232 est devenue EIA-232 puis TIA-232. La plupart du monde l'appelle encore RS232 mais de nombreux noms sont utilisés. RS-232D ou EIA-561 définit les affectations de broches pour l'utilisation de RS-232 avec des connecteurs RJ45.
Pour un connecteur RJ45 mâle, celui que vous trouverez aux deux extrémités d'un câble Cat6, la broche 1 est la broche la plus à gauche lorsque vous regardez le connecteur avec la languette vers le haut et le câble qui s'éloigne de vous. Il est plus facile de bourdonner un câble avec la languette vers le bas, auquel cas la broche 1 est sur la droite, ce qui entraîne beaucoup de confusion potentielle.

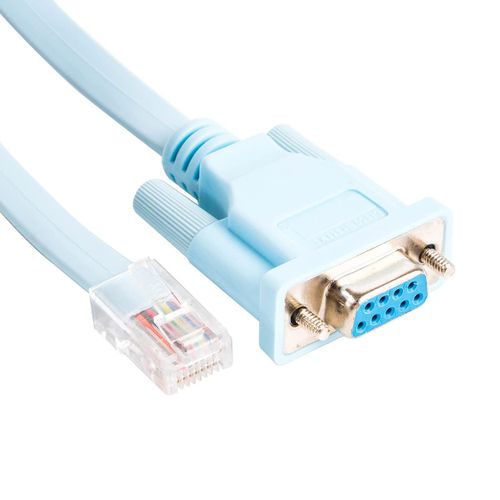

DB9 femelle - Câble de console RJ45 pour routeur Cisco 1000 1600 2500 2600 3600
Pour le connecteur femelle DB9, la broche 1 est en haut à droite et la broche 6 en bas à droite lorsque vous regardez le connecteur avec le câble qui s'éloigne de vous et le côté avec cinq broches sur le dessus.
À ce stade, il est probablement bon de mentionner que vous avez seulement besoin de trois lignes pour avoir un câble fonctionnel. Vous aurez besoin de RD, TD et au sol. Toutes les autres lignes sont utilisées par le logiciel pour contrôler les données. Les trois lignes critiques sont traitées par le matériel. Mais la plupart d'entre nous n'écrivent pas le logiciel aux deux extrémités, il peut donc attendre indéfiniment une transition de signal qui n'arrivera jamais.
