Module d'E/S distant Ethernet M420T 16 voies DO vers pour module d'acquisition de donnees Modbus TCP AC100 a 240 V, prise AU - Wjm

Type d'element : Module d'E/S distant Ethernet
Materiau : Metal
Interface : Port Ethernet x 1, RS485 x 1, DO x 16
Puissance de sortie : CC x 1
Tension de fonctionnement : 9-36 V CC
Quantite analogique : 4-20 mA
Tension de la prise : CA 100-240 V
Alimentation :
Tension d'entree :
Sortie AO non prise en charge : 9-36 V CC
Sortie AO prise en charge : 24-36 V CC
Consommation electrique : Consommation electrique en veille typique : ¡Ü 2 W
Puissance de sortie :
Canal
Tension de sortie : 9-36 V CC (egale a la tension d'entree)
Courant de sortie : 1?500 mA a 12 V (maximum)
Protection de l'alimentation : Connexion anti-retour, ESD Air : 15 kV, Surtension : 4 kV Ethernet?: Specification du port reseau?: 1?x?RJ45, 10?M/100?Mbit/s. Protection de l¡¯interface reseau?: Contact ESD?: 8?kV, Surtension?: 4?kV (10/1?000?¿Ìs). Protocoles?: Modbus RTU, Modbus TCP, MQTT. Port serie?: Nombre de ports serie?: 1?x?RS485. Debit en bauds serie?: 2?400, 4?800, 9?600, 14?400, 19?200, 38?400, 57?600, 115?200, 128?000. Bits de donnees?: 7, 8. Bits de controle?: Aucun, Veille, Impair. Bits d¡¯arret?: 0,5, 1, 1,5, 2. Protocoles?: Modbus RTU (esclave), Modbus. RTU (maitre)
Protection du port serie : Contact ESD : 8 kV Surtension : 4 kV (8/20 ¿Ìs)
Entree numerique :
Quantite : 16 canaux (maximum)
Type d'entree : Prend en charge les contacts secs et humides. La valeur par defaut est le contact humide. Le contact sec doit etre decrit lors de la commande ;
Le contact humide prend en charge les capteurs NPN et PNP
Contact sec :
Fermeture : court-circuit
Deconnexion : extremite ouverte
Contact humide :
Ferme : 10-30 V CC
Deconnexion : 0-3 V CC
Applications typiques :
Collecte et surveillance intelligentes des donnees de temperature et d'humidite agricoles ;
Collecte et surveillance intelligentes des donnees de temperature et d'humidite de l'aquaculture ;
Collecte et surveillance des donnees de temperature et d'humidite dans le stockage et la bibliotheque ;
Collecte et surveillance des donnees des informations des stations meteorologiques ;
Surveillance de la temperature de l'entrepot frigorifique, de la salle de stockage des fruits et legumes, de la salle des machines industrielles, de l'armoire de transformation, etc. ;
Autres occasions ou les points de surveillance sont disperses ;
Transmission de donnees du systeme de surveillance solaire, acquisition de donnees et transmission de la pile de charge ;
Transmission de donnees d'ATM, POS, compteur d'electricite, PLC, DAQ et autres equipements ;
Acquisition et controle de donnees de reseau intelligent ;
Acquisition et controle de donnees de trafic intelligent ;
Acquisition et controle de donnees d'automatisation industrielle ;
Acquisition et controle de donnees de protection de l'environnement

1. Protocoles pris en charge : Le protocole de communication adopte la norme pour le protocole Modbus TCP, pour le protocole Modbus RTU sur TCP, pour le protocole MQTT.
2. Performances : 1 interface Ethernet adaptative 10/100M isolee avec protection ESD 15KV, large tension de fonctionnement de DC9?36V, avec protection de connexion anti-retour.
3. Indicateur LED?: Le module est equipe d'une LED indiquant l'etat de fonctionnement et d'un bouton de reinitialisation pour une installation et une mise en service faciles sur le terrain.
4. Protection IP30?: Boitier metallique robuste de classe de protection IP30, isolation de securite du systeme, particulierement adapte aux applications de controle industriel.
5. Informations detaillees?: Le module a une petite taille de 82 x 40 x 99 mm/3,2 x 1,6 x 3,9 pouces, compatible avec un montage mural ou sur rail industriel DIN 35 mm.

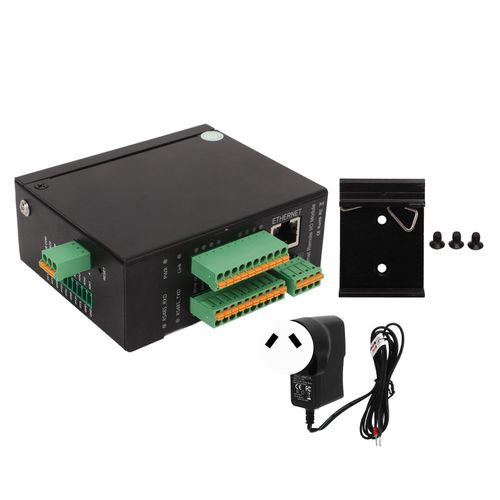

1 module d'acquisition de donnees Ethernet, 1 boucle de rail, 3 vis, 1 adaptateur, 1 manuel d'utilisation (carte)
