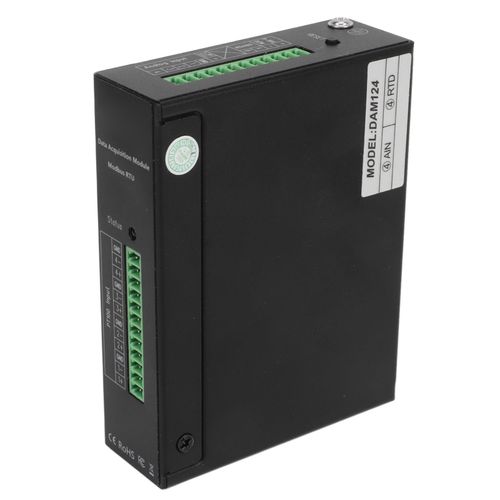

Module de collecte de donnees analogique 4 canaux RS485 PT100 pour Modbus RTU, 4 canaux, AC 100-240 V, prise UE - Wjm

Type d'element : Module de relais industriel RTU 4 canaux
Materiau : Metal
Entree analogique 4 canaux
1) Signal d'entree : CC.
2) Plage d'entree : 0/4-20 mA, 0-5 V, 0-10 V, etc. en option.
3) Capacite de surcharge : 1,2 fois la plage peut etre maintenue ; instantanee (< 1 s) 3 fois la plage sans dommage.
4) Impedance d'entree : canal de tension > 1 k¿¿/V ; canal de courant ¡Ü 150 ¿¿.
Entree RTD 4 voies
1) Type RTD : PT100 (par defaut), PT1000 en option.
2) Entree de signal : entree 2 fils ou 3 fils.
Interface de communication
1) Type d'interface : interface de communication RS-485
2) Protocole de communication : pour le protocole standard MODBUS RTU
3) Adresse de communication : 1-247 peut etre definie
4) Format des donnees : reglable par logiciel, n,8,1 ; e,8,1 ; o,8,1 ; n,8,2
5) Taux de communication : reglable 1200, 2400, 4800, 9600, 19200, 38400, 115200 Bps.
Precision de mesure : ¡À0,2 % FS.
1.3.5 Isolation : non isolee (type non isole, tous les signaux sont a la masse commune).
1.3.6 Alimentation
1) Alimentation 9 a 36 V CC, la tension de crete ne doit pas depasser +40 V ; consommation electrique typique : ¡Ü 0,3 W. Francais :
Environnement de fonctionnement
1) Temperature de fonctionnement : -20-+70¡æ ; temperature de stockage : -40-+85¡æ.
2) Humidite relative : 5 a 95 %, sans condensation (a 40¡æ).
3) Altitude : 0 a 3000 metres.
4) Environnement : pas de poussieres explosives et conductrices, pas de secousses, vibrations et chocs importants.
Derive de temperature : ¡Ü100ppm/¡æ.
Installation : montage mural ou montage sur rail DIN standard de 35 mm
Taille du module : env. Francais : 110 x 84 x 30 mm / 4,33 x 3,31 x 1,18 pouces
Tension de la prise : 100-240 V CA

1. Module 4 canaux : acquisition de 4 entrees analogiques 0/4-20 mA, 0-5 V, 0-10 V, 4 temperatures PT100 ou PT1000 RTD en option ; traitement d'acquisition AD 16 bits, haute precision de mesure.
2. Mode de communication : le protocole de communication adopte la norme pour le mode Modbus RTU, bonne compatibilite et programmation facile. Interface de communication RS485 avec circuit de protection ESD.
3. Mesure intelligente : les valeurs maximales et minimales de l'entree analogique peuvent etre configurees, et les valeurs reelles peuvent etre converties intelligemment pour une application facile a diverses exigences de mesure analogique.
4. Fabrication professionnelle : puce de qualite industrielle avec chien de garde integre pour garantir la fiabilite. Avec une large tension de fonctionnement DC9?36V, et avec fonction de protection anti-retour.
5. Installation : Support de montage mural ou montage sur rail DIN standard de 35 mm, plusieurs methodes de cablage, avec indication LED de l'etat de fonctionnement, facile a installer et a deboguer sur site.

1 x module 1 x adaptateur USB 1 x boucle de guidage 3 x vis 2 x borne 1 x adaptateur secteur 1 x carte d'instructions
