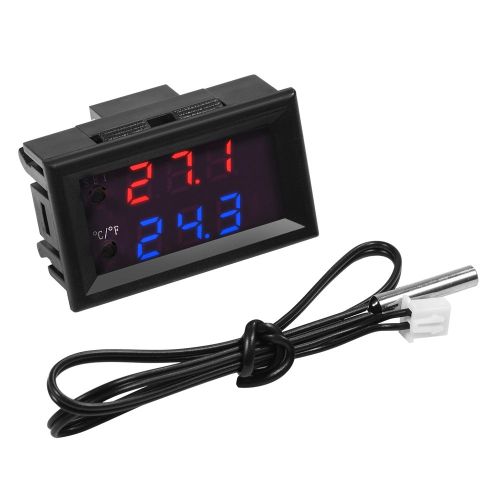

Thermostat numerique a LED XD-2048 pour micro-ordinateur, controleur de temperature (24 V) - Xyong

Caracteristiques :
Ce controleur de temperature a affichage numerique delicat peut regler le mode Celsius ou le mode Fahrenheit.
Le controleur de temperature a la caracteristique d'une haute precision, d'une haute sensibilite et d'une grande stabilite.
Large plage de mesure de temperature de -50 ¡æ a 110 ¡æ et prend en charge la protection contre les hautes temperatures.
Peut etre installe directement ou integre dans un panneau d'equipement de controle industriel, pratique et rapide.
Largement utilise dans la zone d'eclosion, le boitier d'equipement, le systeme de climatisation, la protection du controle de la temperature et d'autres domaines.


Specifications :
Tension d'entree : DC 12 V, DC 24 V (en option)
Plage de mesure de temperature : - 50 ¡ãC a 110 ¡ãC
Rapport de resolution : -9,9 ¡ãC a 99,9 ¡ãC a 0,1 ¡ãC, autres intervalles de temperature : 1 ¡ãC
Precision de mesure : 0,1 ¡ãC
Precision de controle : 0,1 ¡ãC
Precision de difference de retour : 0,1 ¡ãC
Frequence de rafraichissement : 0,5 s
Protection haute temperature : 0 a 110 ¡ãC
Entree de mesure : capteur etanche NTC (10 K 0,5 %)
Sortie : relais 20 A
Exigences environnementales :
Exigence de temperature : -10 ¡ãC a 60 ¡ãC
Exigence d'humidite : 20 % ~ 85 %
Taille : 4,8 x 2,8 cm / 1,89 x 1,10 po

Courant statique : ¡Ü 35 mA

Courant de demarrage : ¡Ü 65 mA


Methodes d'utilisation :
Apres avoir connecte l'alimentation et la charge (en vous referant au schema de cablage), vous pouvez alimenter le controleur. La couleur rouge indique la mesure de la temperature. La couleur bleue (ou rouge) indique la temperature.
Si la temperature reelle s'affiche et que vous appuyez sur le bouton de reglage, le texte de reglage numerique suivant clignote et la temperature. Une fois le reglage termine, veuillez patienter 3 secondes. Il reviendra automatiquement. A ce moment, le controleur deconnectera automatiquement le relais en fonction de la temperature predefinie. Ce capteur peut supporter toutes sortes de charges de puissance importantes. Veuillez vous assurer que la ligne est correcte.
Description de la lumiere et de l'etat du tube numerique :
Lumiere : L'arret signifie Francais : Le relais est deconnecte et le voyant normal allume indique que le relais est ferme.
Tube numerique : le signe LLL est le circuit ouvert du capteur et le signe HHH signifie au-dela de la plage de mesure, le controleur deconnectera de force le relais, le signe --- signifie une protection haute temperature


Description de la fonction des parametres :
Appuyez sur le bouton SET pendant cinq secondes, puis vous pourrez acceder au menu principal de reglage. Appuyez sur STC (+) et C/F (-) pour passer a P0-P8.
A propos du reglage des parametres P0-P8, lorsque vous devez regler P0, appuyez d'abord sur STC (+) et C/F (-) en meme temps, et le chiffre P0 clignotera, appuyez ensuite sur STC (+) et C/F (-) pour regler, une fois termine, appuyez enfin sur STC (+) et C/F (-) pour confirmer en meme temps, P1-P8 qui peut etre defini les parametres de chaque code comme P0 selon leurs propres besoins.
La touche C/F est une touche pour changer de Fahrenheit ou de Celsius.
Appuyez une fois sur la touche C/F et il affichera F (mode Fahrenheit), puis appuyez une fois sur la touche C/F et il affichera C (mode Celsius). Le mode par defaut est C (mode Celsius). S'il y a une grosse erreur de temperature lorsque vous l'utilisez, c'est peut-etre le mode F.
Un exemple de reglage :
Si vous devez controler l'equipement de refrigeration
1 : Veuillez regler en mode C dans le code P0 :
2 : Dans le cas ou la temperature reelle s'affiche, vous devez appuyer sur la touche SET et le texte numerique suivant du reglage clignotera, puis appuyez sur C/F (+) et SET (-) pour regler la temperature d'arret du refroidissement. Apres le reglage, veuillez patienter 3 secondes, il confirmera automatiquement pour revenir.
3 : Reglage de la difference de retour : Tout d'abord, veuillez appuyer sur la touche SET pendant cinq secondes en continu, et il entrera dans le menu principal de reglage, deuxiemement, appuyez sur STC (+) et C / F (-) pour passer a P1, lors du passage a P1, veuillez appuyer sur STC (+) et C / f (-) une fois a la fois, le chiffre P0 clignotera, puis veuillez appuyer sur STC (+) et C / f (-) pour regler la valeur de difference (la difference de retour signifie que vous devez ajouter plusieurs degres pour demarrer, par exemple, si l'appareil s'arrete lorsque la temperature de reglage d'arret est de 25 degres, vous devez regler la temperature de refroidissement a 28 degres, la valeur dans le code P1 doit etre reglee a 3 degres, donc la valeur de difference de retour est de 3 degres), apres avoir termine cela, enfin, veuillez appuyer sur STC (+) C / F (-) en meme temps pour confirmer.
4 : Les etapes ci-dessus sont configurees, les donnees sont automatiquement enregistrees et le resultat final est, dans le controle de l'equipement de refrigeration, superieur a 28 degres pour demarrer la refrigeration, refrigeration a 25 degres pour arreter.
Si vous devez controler l'equipement de chauffage :
1 : Veuillez regler en mode H dans le code P0.
2 : Dans le cas ou la temperature reelle apparait, vous devez appuyer sur la touche SET, et le texte numerique suivant du reglage clignotera, puis appuyez sur C/F (+) et SET (-) pour regler la temperature d'arret du chauffage, apres le reglage, veuillez attendre 3 secondes, il confirmera automatiquement pour revenir.
3 : Reglage de la difference de retour : Tout d'abord, veuillez appuyer sur la touche SET pendant cinq secondes en continu, et il entrera dans le menu principal de reglage, deuxiemement, appuyez sur STC (+) et C / F (-) pour passer a P1, lors du passage a P1, appuyez sur STC (+) et C / f (-) une fois a la fois, le chiffre P1 clignotera, puis veuillez appuyer sur STC (+) et C / f (-) pour regler la valeur de difference (la difference de retour signifie que vous devez ajouter plusieurs degres pour demarrer, par exemple, si l'appareil s'arrete lorsque la temperature de reglage d'arret est de 25 degres, vous devez regler la temperature de chauffage a 22 degres, la valeur dans le code P1 doit etre reglee a 3 degres, donc la valeur de difference de retour est de 3 degres), apres avoir termine cela, enfin, veuillez appuyer sur STC (+) C / F (-) en meme temps pour confirmer.
4?: Lorsque toutes les etapes ci-dessus sont configurees, les donnees sont automatiquement enregistrees, de sorte que lors du controle de l'equipement de chauffage, il demarrera le systeme de chauffage a moins de 22 degres et il arretera le chauffage lorsque la temperature est de 25 degres.
Code
expliquer
Plage de reglage
Reglage d'usine

P0
Chauffage / refroidissement
H/C
C

P1
Difference de retour
0,1-30
2,0

P2
Limite maximale definie
+ 110 110

P3
Limites definies au minimum
-50
-50

P4
Correction de temperature
-15~15
0

P5
Depart differe
0-10
0

P6
Alarme de temperature elevee
-50~110¡æ
OFF

P7
CS/FH
CS/FH
CS

P8
Reinitialisation d'usine
ON-OFF
OFF


Contenu de l'emballage :
1 x regulateur de temperature avec sonde
1. Ce regulateur de temperature a affichage numerique delicat peut regler le mode Celsius ou le mode Fahrenheit.
2. Le regulateur de temperature a la caracteristique d'une haute precision, d'une haute sensibilite et d'une grande stabilite.
3. Large plage de mesure de temperature de -50 ¡æ a 110 ¡æ et prend en charge la protection contre les hautes temperatures.
4. Peut etre installe directement ou integre dans un panneau d'equipement de controle industriel, pratique et rapide.
5. Largement utilise dans la zone d'eclosion, le boitier d'equipement, le systeme de climatisation, la protection du controle de la temperature et d'autres domaines.
