Carte de protection de batterie au lithium 17S 3,6 V/3,7 V, batterie ternaire avec fonction de communication UART 50 A - Xyong

Etat : 100 % neuf
Type d'article : Carte de protection de batterie au lithium
Courant : 30 A, 40 A, 50 A, 60 A (en option)
Taille 30 A : environ 170 x 60 x 12 mm / 6,7 x 2,4 x 0,5 pouces
Taille 40 A : environ 170 x 60 x 18 mm / 6,7 x 2,4 x 0,7 pouces
Taille 50 A : environ 170 x 60 x 18 mm / 6,7 x 2,4 x 0,7 pouces
Taille 60 A : environ Francais : 170 x 60 x 18 mm / 6,7 x 2,4 x 0,7 pouces
Tension nominale : 60 V
Tension nominale de la batterie : 3,6 V/3,7 V
Cable : 17 broches + 1 brocheSelection du diametre de la ligne d'entree/sortie :
Courant dans les 20 A 25 A 30 A 40 A 60 A 80 A 100 A
Fil de cuivre 2,5 mm 24 mm 26 mm 28 mm 214 mm 222 mm 238 mm2
Fil de silicone 14 AWG 12 AWG 12 AWG 10 AWG 8 AWG 6 AWG 6 AWG

Instructions de connexion :
Une fois la connexion de la carte de protection terminee, veuillez modifier la capacite nominale en fonction de la capacite reelle de la batterie apres une communication normale ; la capacite du cycle est reglee a 80 % de la capacite reelle de la batterie.
1. Avant d'installer la carte de protection, les batteries doivent etre correctement appariees (la difference de tension entre chaque batterie ne doit pas depasser 0,05 V, la difference de resistance interne ne doit pas depasser 5 m¿¿ et la difference de capacite doit etre inferieure a 30 mAh). S'il s'agit d'une batterie polymere, la tension doit etre comprise entre 3 et 4 V. Si la tension de la batterie lithium-fer-phosphate est comprise entre 2,6 et 3,5 V, la carte de protection se verrouillera si la tension de mise sous tension est trop elevee, ce qui entrainera un dysfonctionnement. Si la batterie est deja pleine, veuillez la reduire au niveau requis, puis connectez la tension a la carte de protection. Les batteries doivent etre connectees en parallele, puis en serie. Plus la batterie est stable, plus la distance parcourue est longue et plus la carte de protection fonctionne efficacement. 2. Sequence de cablage?: connectez le fil B au pole negatif total de la batterie (le fil B doit etre epais et court), puis connectez le cable?; Le cable doit etre debranche puis rebranche. En commencant par BC0, reliez BC0 a l'electrode negative de la batterie, le deuxieme a l'electrode positive de la premiere batterie, le troisieme a l'electrode positive de la deuxieme batterie, le quatrieme a l'electrode positive de la troisieme batterie, etc. Une fois le cable branche, mesurez la tension entre deux cables adjacents depuis le debut de la rangee. La tension de la batterie polymere doit etre inferieure a 4 V et celle de la batterie lithium-fer, inferieure a 3,5 V. Verifiez soigneusement l'ordre des cables et inserez-les correctement. Inserez d'abord les cables basse tension pres de B-, puis les cables haute tension. Les deux cables doivent etre connectes aux prises correspondantes, sinon ils grilleront. Connectez ensuite la borne negative du chargeur et la borne negative de la charge a C-. Le nombre de fils de la carte de protection a acheter est variable. Veuillez ne pas modifier le nombre de fils a volonte. Les fils negatifs B et C doivent etre soudes solidement.
3. Enfin, verifiez si la tension totale de la batterie est egale a la tension de sortie de la carte de protection. Si elle est equivalente, la carte de protection fonctionne normalement et ne peut etre utilisee qu'apres confirmation de la connexion. (La tension totale de la batterie n'est pas egale a la tension de sortie de la carte de protection. Veuillez lire attentivement les etapes ci-dessus pour verifier s'il y a des omissions.)
4. Les batteries au lithium doivent etre chargees avec un chargeur special pour batteries au lithium. N'utilisez pas de chargeurs de batteries au plomb. La charge au plomb peut entrainer une panne haute tension du tube MOS de la carte de protection. La tension du chargeur doit etre stable. Une tension de charge instable presente une entree haute tension. Il est facile de percer le tube MOS de charge, ce qui peut entrainer une surcharge de la carte de protection et la non-protection. Tension du chargeur de batterie polymere?: chaine de batterie x 4,2?V?; tension du chargeur de batterie lithium-ion?: chaine de batterie x 3,60?V.
5. Les fils de sortie B et C ne doivent pas etre presses ou torsades?; veillez a les souder. Remarque?: Assurez-vous de souder d¡¯abord le fil epais B, puis de connecter les autres fils. Un fil B trop fin, trop long ou mal soude risque de bruler la carte?! Le fil B doit etre epais et court.

Remarque?:
1. Avant d¡¯installer la carte de protection, assurez-vous que la batterie corresponde (la difference de tension de la batterie est inferieure a 0,05?V, la difference de tension interne est inferieure a 5?m¿¿ et la difference de capacite est inferieure a 30?mAh).
2. Connectez la carte de protection pour la premiere fois. La tension de la batterie ne doit etre ni trop elevee ni trop basse. La tension d¡¯une batterie lithium-ion est comprise entre 2,8 et 3,4?V, et celle d¡¯une batterie polymere entre 3 et 4?V.
3. Les fils B et C doivent etre soudes avec des fils epais. La longueur du fil B doit etre inferieure a 15?cm. Il ne peut pas etre utilise pour charger et decharger avant que tous les fils ne soient connectes.
4. Les positions B-, C- et BC0 de chaque carte sont differentes et sont indiquees sur la carte de protection. Vous devez trouver la position correcte avant le cablage.
5. Le cable correspondant a la carte de protection BC0 est le premier cable a connecter. Lors du raccordement des cables, ne l'inserez pas au-dessus de la carte de protection. Le cablage doit etre effectue dans l'ordre. Un cablage incorrect peut provoquer la surchauffe de la carte de protection et son dysfonctionnement.
6. Le nombre de CTN varie selon le type de carte de protection. Ne retirez pas la CTN lors de son utilisation. Elle ne peut etre ni soudee ni endommagee.
7. Si la carte comporte plus de 15 chaines, lors du raccordement du cable, veuillez noter que les deux fiches de la carte de protection ne doivent pas etre inversees. Une fois inseree, vous pouvez directement bruler la plaque?; le cable enfichable est d'abord insere dans le cable basse tension pres de B-, puis dans l'autre cable haute tension pres de C-, de la basse a la haute tension.
8. Apres avoir connecte les fils, si la tension totale de la batterie et la tension de sortie de la protection ne sont pas egales et que la difference est superieure a 0,4 V, cela signifie que le cablage est incorrect. Lisez attentivement les etapes de cablage et verifiez a nouveau. La tension totale de la batterie et la tension de sortie de la carte de protection sont egales, ce qui signifie que le cablage est correct. Vous pouvez alors proceder a la charge et a la decharge.
9. Le chargeur doit etre adapte aux batteries au lithium. La tension de charge d'une batterie lithium-ion = nombre de chaines de batteries x 3,6 V ; la tension de charge d'une batterie polymere = nombre de chaines de batteries x 4,2 V. N'utilisez pas de chargeurs plomb-acide, de bornes de recharge rapides ou de chargeurs avec des tensions de charge relativement elevees. Des chargeurs a tension de charge instable endommageront la carte de protection et provoqueront une surcharge sans protection.
10. La meme version de protection de port possede des ports P et C. Il est strictement interdit de connecter le port P au pole negatif du chargeur, sinon la protection de charge sera inexistante. Les bornes negatives de charge et de decharge C et P sont vides et non connectees.
11. Francais : Une fois la carte de protection installee et connectee a l'application Android ou au logiciel hote, veuillez definir la capacite nominale comme le contenu reel de la batterie et la capacite de cycle a 80 % de la capacite nominale.
12. Ce produit n'est pas livre avec un module Bluetooth ni un boitier de communication UART?; veuillez les acheter separement.
1. Coulombmetre haute precision, base sur le temps de mesure actuel, calcul precis de la capacite restante de la batterie et de la capacite de charge.
2. Configurez des procedures de detection en temps reel pour proteger et ne jamais planter. Une application puissante et un ordinateur hote peuvent verrouiller la batterie et l'empecher de se decharger. Modifiez le nom et le mot de passe Bluetooth.
3. Prise en charge de la connexion Bluetooth pour les telephones mobiles Android afin d'afficher les parametres, de definir et de modifier les parametres. Un ecran d'affichage independant affiche les parametres (connecte au module Bluetooth (non inclus)).

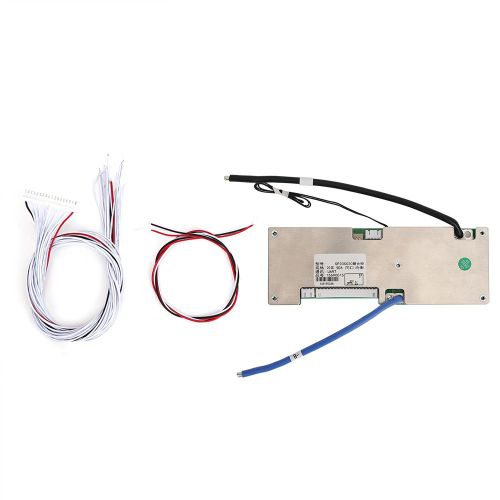

4. Vous pouvez utiliser un boitier de communication UART (non inclus) pour vous connecter a un ordinateur, surveiller et lire les parametres en temps reel, surveiller les donnees de la batterie et lire le protocole de communication de la carte de protection. 5. Prise en charge de la detection de temperature, carte de protection integree avec alimentation equilibree et surveillance de la temperature (2), plus pratique a utiliser. Controle de temperature reglable, reglage de la temperature de charge et de decharge via l'ordinateur hote, protection controlable en haute et basse temperature (avec ligne de controle de temperature). 1 carte de protection de batterie, 1 cable 17 broches, 1 cable 1 broche.
