XYONG Plateforme de coupe manuelle a queue d'aronde XZ Axis, reglage des engrenages, plate-forme de levage HFLX-A40 40 x 40 mm - Xyong

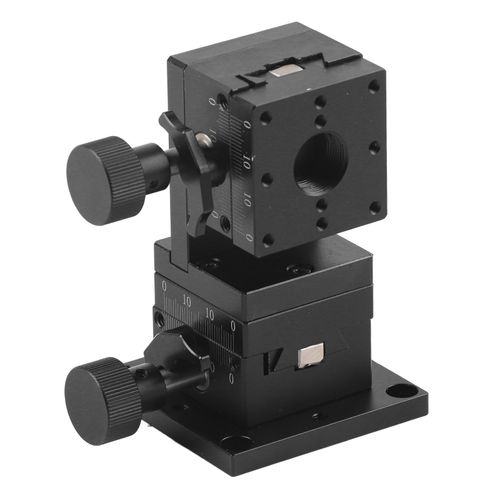

Type d'element : Plateforme de coupe manuelle a queue d'aronde sur axe XZ
Modele : HFLX-A40
Taille de la table : environ 40 x 40 mm / 1,6 x 1,6 po
Direction du mouvement : 2 directions de l'axe XZ
Materiau du corps : Alliage d'aluminium (anodise noir)
Mode d'entrainement : Tournez l'engrenage, tournez la poignee pour avancer.
Piste coulissante : Guide d'engrenage
Type de rail : Rainures a queue d'aronde
Nombre de trous filetes du comptoir : 10
Diametre du trou filete : environ 4 mm / 0,2 po
Profondeur du trou filete : environ 6 mm / 0,2 po
Charge de tenue : 29,4 N (3 kgf)
Course de deplacement : ¡À environ 10 mm / 0,4 po
Echelle minimale : 0,01 mm
Parallelisme de mouvement ¡Ü 0,05 mm/13 mm
Structure : detachable
Champ d'application : Equipement optique, appareils de mesure, equipement de fabrication de semi-conducteurs, machines d'essai, microscopes, equipement photographique, machines de manutention, machines de traitement, machines d'impression et autres.
Mode d'emploi :
1. La table coulissante mecanique est un composant general qui complete le mouvement d'alimentation. Francais La table coulissante mecanique complete est composee de la partie table coulissante et de ses parties communes mobiles, de la partie table coulissante mecanique complete et d'autres freins de dispositif mobile et d'autres pieces auxiliaires, qui peuvent etre basees sur Les exigences de processus des pieces traitees sont d'installer un boitier d'alimentation (avec boitier multi-axes) tete de percage, tete d'alesage, tete de fraisage, tete d'alesage, tete de tournage, etc., pour former diverses machines-outils combinees pour realiser le percage, l'expansion, l'alesage, les alveoles, le raclage de la face d'extremite, le chanfreinage, le tournage de la face d'extremite, le fraisage, le percage et le taraudage, etc. L'usinage des trous profonds peut etre realise en configurant un mecanisme d'alimentation graduee sur la table coulissante (le mecanisme d'alimentation graduee n'est utilise que pour les specifications inferieures a HJ32)
2. La table coulissante peut etre installee sur la base laterale ou la colonne, et peut egalement etre installee sur la base inclinee pour former une machine-outil combinee horizontale, verticale ou inclinee.
Taille : env. 40 mm / 1,6 po
32 mm / 1,3 po

10 mm / 0,4 po
2,5 mm / 0,1 po
95 mm / 3,7 po

22 mm / 0,9 po
55 mm / 2,2 po
6 mm / 0,2 po

60 mm / 2,4 po
50 mm / 2 po
4,5 mm / 0,2 po

4 mm / 0,2 po
8 mm / 0,3 po
1. Fabrique en alliage d'aluminium, leger, resistant au frottement et aux rayures, resistant aux chutes et a la corrosion.
