XYONG Testeur de cables reseau RJ45 RJ11 USB BNC, outil de diagnostic de cables coaxiaux, DC 9 V - Xyong

Francais : Type d'article : testeur de cable reseau
Materiau : coque en ABS
Cable de test : RJ45 RJ11.
Alimentation : pile laminee DC 9 V [livree sans pile].
Consommation electrique : 25 mA
Mode d'emploi :
Methodes de test :
1. Testez les paires torsadees 1, 2, 3, 4, 5, 6, 7, 8, G une par une (paire) pour determiner laquelle (la bonne) est incorrecte, en court-circuit ou en circuit ouvert.
2. L'interrupteur ? OFF ? sert a fermer, ON a tester normalement la vitesse et ? S ? a tester lentement la vitesse.
3. Test de paire torsadee?: Mettez l¡¯appareil sous tension, branchez le cable reseau au testeur principal et au testeur distant respectivement. Les voyants de l¡¯hote clignotent de 1 a G un par un, comme illustre dans la figure ci-dessous?:
Testeur principal?: 1-2-3-4-5-6-7-8-G
Testeur distant?: 1-2-3-4-5-6-7-8-G (RJ45)
1-2-3-4----------(RJ11)
Si le cablage n¡¯est pas normal, il s¡¯affichera comme suit?:
A. Lorsqu¡¯un cable reseau tel que la ligne 3 est deconnecte, les voyants du testeur principal et de la borne de test distant n¡ã?3 ne s¡¯allument pas.
B. Lorsque plusieurs lignes sont deconnectees, plusieurs lignes ne s¡¯allument pas. Lorsque le cable reseau est connecte a moins de 2 lignes, tous les voyants ne s¡¯allument pas.
C. Lorsque les deux extremites des cables reseau sont en panne, par exemple 2 ou 4 fils, l'affichage est le suivant?:
Le testeur principal reste inchange?: 1-2-3-4-5-6-7-8-G
La borne de test a distance est?: 1-4-3-2-5-6-7-8-G
D. Lorsque le cable reseau presente deux courts-circuits, le testeur principal ne s'allume pas et les deux voyants de la borne de test a distance indiquent que les fils en court-circuit sont faiblement allumes. S'il y a plus de 3 fils (y compris 3 fils), tous les fils court-circuites le seront et les voyants de ces lignes seront eteints.
4. Pour tester le repartiteur et le module de montage mural, deux fils de liaison correspondants (tels que 110P4-RJ45) sont necessaires pour relier le testeur.
5. Test du cable coaxial?: si le cable est bon, les voyants BNC aux deux extremites clignoteront en vert en meme temps.

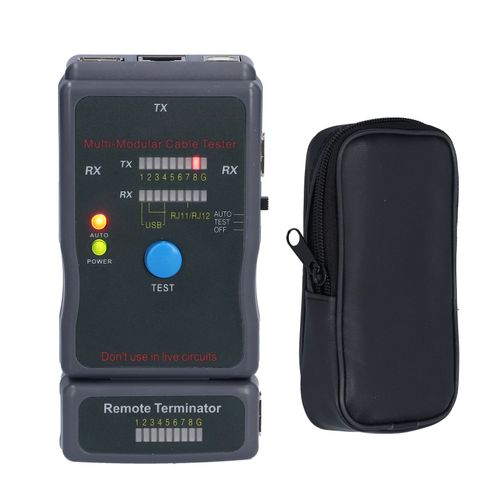

1. Testeur de cables?: Ce testeur de cables reseau permet de tester les connecteurs RJ45 et RJ11, tres simple et pratique.
2. Test rapide?: Grace a la numerisation automatique, le test rapide permet de detecter precisement le cable deconnecte.
3. Utilisation pratique?: Il peut egalement etre utilise pour tester les paires torsadees, les cables coaxiaux, les repartiteurs, les modules muraux, etc.
4. Conception intelligente?: Sa forme profilee et son design ergonomique facilitent la manipulation et simplifient l'utilisation.
5. Coque robuste?: La coque en ABS est tres robuste, resistante aux chutes et a la lumiere, plus adaptee a la construction sur site.
1 x testeur de cables reseau, 1 x manuel d'utilisation, 1 x housse en similicuir
