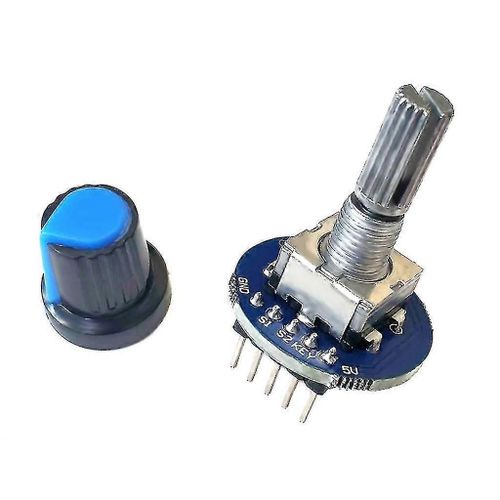

Carte de modules codeurs rotatifs avec capuchon en plastique pour Arduino - Générique

Fonctionnalités:
Tension de fonctionnement : 5 V
Nombre d¿impulsions pour un cercle : 20
L¿encodeur rotatif peut compter le temps d¿impulsion de sortie en tournant positivement et négativement. Cette méthode de comptage n¿a pas de limitation, elle peut se réinitialiser et revenir à l¿état initial si elle correspond à la clé de l¿encodeur (c¿est-à-dis-le comptera à partir de 0)
Principe de fonctionnement : L¿encodeur incrémental est une sorte de capteur rotatif qui transforme le déplacement des rotations en une série de signaux d¿impulsions numériques. Ces impulsions sont utilisées pour contrôler le déplacement angulaire. Dans Eltra-encoder, la transformation du déplacement angulaire adopte le principe du balayage photoélectrique.
Le système de lecture est basé sur les rotations radiales de la plaque de séparation de la fenêtre lumineuse alternative et de la fenêtre non lumineuse, et il sera exposé à une source de lumière infrarouge en même temps. La lumière reflétera l¿image de la plaque sur les surfaces du récepteur. Le récepteur est recouvert d¿un réseau de diffraction, et il a la même largeur de fenêtre que la plaque. Le fonctionnement du récepteur est de détecter le changement de rotation de la plaque lumineuse, puis de transformer le changement de lumière en changement électrique. Augmentez le signal de bas niveau en haut niveau et générez une impulsion carrée sans aucune interférence. Ce processus a besoin d¿un circuit pour être traité. Le système de lecture adopte généralement des méthodes différentielles, c¿est-à-dire comparer deux signaux différents qui ont la même forme d¿onde mais la différence de phase est de 180 degrés afin d¿améliorer la qualité et la stabilité du signal de sortie. La lecture est formée sur la base de la différence entre deux signaux, ce qui élimine les interférences.

Spécifications:
Matériel : PCB

Note:
Veuillez permettre des erreurs de 1 mm en raison de la mesure manuelle.
En raison de la différence entre les différents moniteurs, l¿image peut ne pas refléter la couleur réelle de l¿article.

Le forfait comprend :
1x encodeur rotatif
