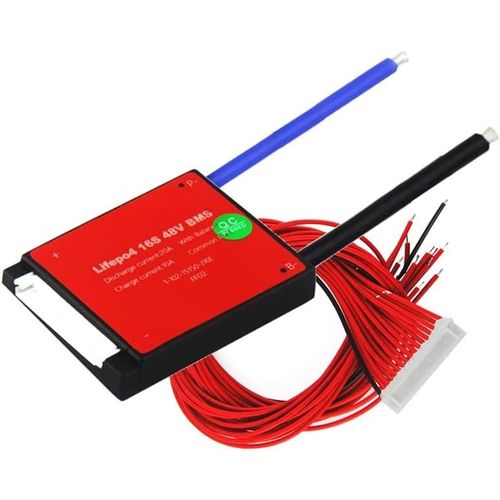

KYAOAYO-1 Unité 16S 48V 20A Lifepo4 Carte Protection Batterie Lithium Bms Pcb Avec Équilibrage - Tecnoulab

16S 20A LIFEPO4 Carte de protection de batterie au lithium LiFePO4 16S 48V 20A BMS PCB avec balance Le câble de différents fabricants n'est pas universel, veuillez vous assurer d'util r le câble correspondant ; 1. Avant de connecter le câble, assurez-vous que le câble n'est pas d'abord inséré dans le BMS ; Opération facile-1 2. Le fil est connecté de la fine ligne noire à B-, la deuxième ligne (fine ligne rouge) est connectée au pôle positif de la première chaîne de batteries, et le reste est connecté au pôle positif de chaque chaîne de batteries tour à tour. à la dernière chaîne B+ ; Opération facile-2 3. Après avoir connecté le câble, n'insérez pas la fiche directement. Mesurez la tension entre chacune des deux bornes métalliques adjacentes à l'arrière de la fiche. Si la tension de la batterie ternaire polymère doit être compr entre 3,0 V et 4,2 V, la batterie lithium-fer doit être compr entre 2,0 V et 3,6 V, la batterie lithium-titanate doit être compr entre 1,5 V et 2,75 V ; Opération facile-3 4. Vérifiez la tension du numéro de série correspondant entre les lignes adjacentes avec le multimètre puis insérez la fiche du BMS ; Opération facile-4 5. Enfin, connectez la ligne B de la carte de protection (ligne bleue épaisse) à la borne néive de la batterie.
