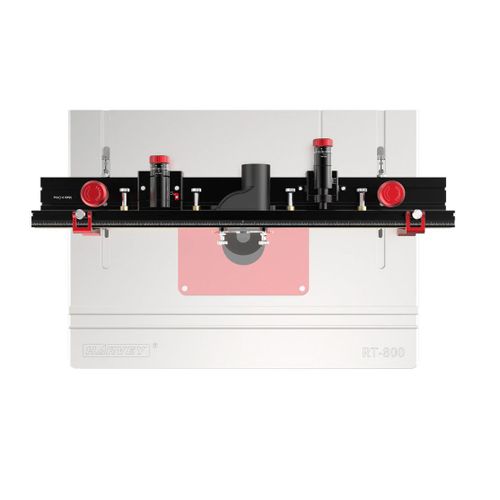

Butée de table COMPASS de haute précision pour système de défonceuse MW-Tech RF-36-M - Mw-Tech

Butée de table COMPASS de haute précision pour système de défonceuse.

Pour un système de table de défonceuse, une table en fonte solide, une butée précise et polyvalente et un système de dépoussiérage efficace sont les trois éléments les plus importants pour assurer une expérience de travail agréable.

En particulier, la butée de table de défonceuse COMPASS RF-36 est spécialement conçue pour résoudre les problèmes les plus courants avec les butées existantes sur le marché. La butée RF-36 est équipée d'un mécanisme spécial Dual Fine-Tuning pour permettre des réglages fins de la position en ligne et de la position décalée de la butée avec une grande précision et facilité. La conception augmentera considérablement l'efficacité du réglage de la table de défonceuse et la précision de votre travail. De plus, la butée RF-36 est équipée de deux butées basculantes pour votre contrôle sur plusieurs longueurs de coupe. Le port de poussière est aérodynamiquement optimisé pour la meilleure efficacité de collecte de poussière.

Double mécanisme de réglage fin:

Mécanisme de réglage fin sans jeu de la butée principale:

• La structure à double écrou en laiton avec un ressort solide assure un jeu nul
• Le jeu latéral peut être facilement éliminé en ajustant les deux vis de réglage sur la tige de guidage, ce qui donne une plus grande précision de réglage de toute la butée. Les deux roulements à billes assurent la douceur tout en faisant glisser toute la butée
• La taille de pas d'un tour complet du bouton de micro-réglage est de 1 mm et la taille de pas pour chaque tour d'une grille dans l'anneau d'échelle est de 0,02 mm.

Mécanisme de réglage fin sans jeu des deux demi-butées avant:

• L'avant de la butée de sortie peut également être ajusté séparément avec un mécanisme de réglage fin
• Le parallélisme parfait des deux demi-butées peut être obtenu grâce au mécanisme à queue d'aronde sans jeu, qui est également le point de départ de la haute précision de réglage
• La taille de pas d'un tour complet du bouton de micro-réglage est de 1 mm et la taille de pas pour chaque tour d'une grille dans l'anneau d'échelle est de 0,02 mm.

Deux demi-butées avant:

• Les faces d'arrêt sont facilement serrées par des boutons de verrouillage et elles sont sécurisées par une fente en queue d'aronde, vous permettant de les déplacer vers la gauche ou la droite pour une taille d'ouverture souhaitée.

Échelle et flip-stop:

• Les 2 butées se glissent dans une fente sur le dessus de la butée et peuvent être verrouillées où vous voulez
• Toutes les graduations sont gravées au laser sur l'échelle
• L'échelle et les butées offrent précision et répétabilité pour une grande variété de tâches de coupe pour les profils décoratifs avec des points d'arrêt précis.

Buse d'extraction de conception aérodynamique:

• La buse d'extraction supérieure de 63,5 mm sur la butée est conçue de manière aérodynamique, ce qui améliorera l'efficacité de votre dépoussiérage

Matériaux haut de gamme:

• La butée est fabriquée à partir d'extrusion d'aluminium anodisé de qualité aéronautique qui est durable et offre une excellente résistance à l'usure et une dureté supérieure
• Un panneau MDF est utilisé pour les deux demi-butées avant, ce qui est une solution parfaite pour fournir un contrôle d'arrachement et un soutien supplémentaire pour votre pièce lors de l'utilisation de fraises de grand diamètre.

Données techniques:

• Taille butée principale : 915x113,5x91 mm
• Dimensions demi-butée : 450x 66,67 mm
• Course maximale butée principale : 177,8 mm
• Déplacement réglage fin butée principale: 12,7 mm
• Déplacment réglage fin demi butée: 6,35 mm
• Taille de la buse d'aspiration : 63,5 mm (externe), 57,5 mm (interne)

Astuce: N'oubliez pas de commander votre table de défonceuse en fonte ainsi que système de dépoussiérage.
