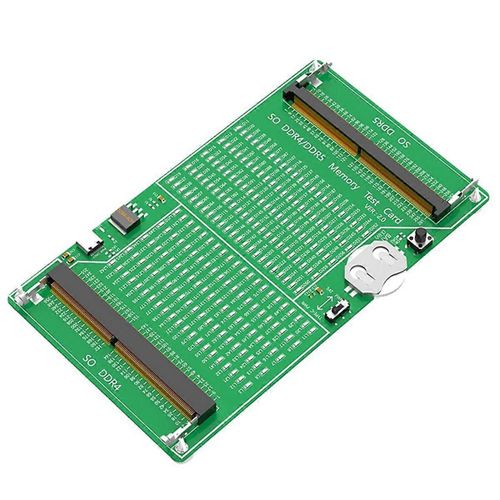

Testeur de mémoire d'ordinateur portable Testeur de mémoire DDR4 / DDR5 2 en 1 avec test de mémoire portable multifonctionnel léger - Générique

Testeur de mémoire multifonction DDR4/5 pour ordinateur portable, carte de circuit imprimé de mémoire de test, court-circuit, exclusion, qualité Gold Finger
Deux méthodes d¿alimentation, plus pratiques à utiliser, alimentation d¿interface de type C, alimentation par batterie bouton 3.6V
Pour le dépannage, appuyez sur l¿interrupteur de test. Si tous les voyants sont allumés et que la luminosité est constante, cela signifie qu¿il n¿y a pas de défaut dans le matériel du module de mémoire.
Si le voyant clignote, cela signifie que le doigt d¿or a un mauvais contact. Si le voyant ne s¿allume pas, cela signifie qu¿il y a un défaut en circuit ouvert. Vérifiez si le doigt d¿or est sale, si la résistance est endommagée ou si le circuit est ouvert. Selon le numéro de broche du voyant lumineux, utilisez un multimètre pour trouver le point de défaut.Si un ou plusieurs voyants lumineux sont particulièrement lumineux, cela indique un défaut de court-circuit.
Étapes de test de la mémoire de l¿ordinateur portable Ddr4/DDR5 :1. Retirez la pile bouton Cr2032 du sac d¿accessoires et installez-la horizontalement sur le support de pile bouton de la carte de test. Faites attention au côté sérigraphié de la batterie vers le haut (ne doit pas l¿installer à l¿envers)
2. Selon les spécifications et les modèles du module de mémoire (la position de la forme en U au milieu du doigt d¿or de Ddr4 / DDR5 est différente), insérez le module de mémoire à un angle de 45 degrés dans la fente noire, insérez-le complètement et appuyez pour que la boucle d¿oreille en métal argenté bloque la mémoire. Bande
3. Sélectionnez la position du commutateur de tension, un côté est alimenté par une pile bouton Cr2032 et l¿autre côté est alimenté par une alimentation externe de type C (besoin de connecter un câble de données de type C)
4. Appuyez ensuite sur le bouton noir (Test Sw) de la carte de test et maintenez-le enfoncé. Si le module de mémoire est un bon produit, les voyants LED de la carte de test s¿allumeront tous. Si le module de mémoire est un produit défectueux, la LED correspondante ne s¿allumera pas. Suivez la sérigraphie de la LED qui ne s¿allume pas. Le numéro d¿emplacement peut être utilisé pour trouver le mauvais emplacement du doigt d¿or de la clé USB.
5. Lorsque le test est terminé, relâchez le bouton noir, ouvrez la boucle en métal argenté de l¿emplacement de mémoire avec les deux mains vers l¿extérieur en même temps et retirez le module de mémoire à un angle de 45 degrés.
Note:
Différents lots peuvent présenter des différences dans l¿apparence du produit, la couleur et les caractères imprimés, ce qui n¿affectera pas l¿utilisation
Couleur :Comme indiqué
Matériel : PCB + Métal
Contenu du colis :
1 x testeur de mémoire d¿ordinateur portable
Seul le contenu de l¿emballage ci-dessus, les autres produits ne sont pas inclus.
Remarque : la réflexion de la lumière et les différents affichages peuvent rendre la couleur de l¿élément sur l¿image un peu différente de la réalité. L¿erreur de mesure autorisée est de +/- 1-3cm.
