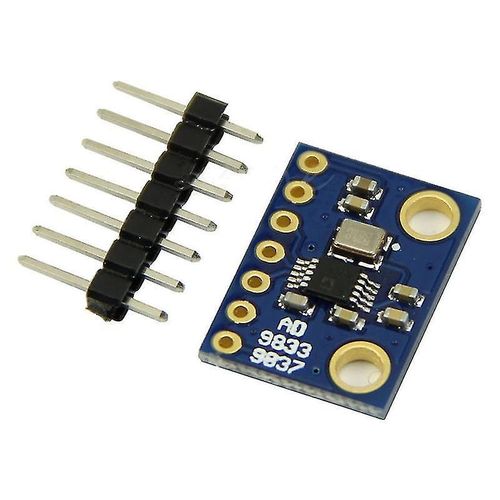

Ad9833 Microprocesseurs programmables Sine Square Wave DDS Module générateur de signal - Générique

Caractéristiques:L¿AD9833 est un générateur de forme d¿onde programmable de faible puissance capable de produire des sorties sinusoïdales, triangulaires et carrées. La génération de formes d¿onde est nécessaire dans les types d¿applications de détection, d¿actionnement et de réflectométrie dans le domaine temporel (TDR). La fréquence et la phase de sortie sont programmables par logiciel, ce qui permet un réglage facile. Aucun composant externe n¿est nécessaire. Les registres de fréquence ont une largeur de 28 bits : avec une fréquence d¿horloge de 25 MHz, une résolution de 0,1 Hz peut être atteinte ; avec une fréquence d¿horloge de 1 MHz, l¿AD9833 peut être réglé à une résolution de 0,004 HzL¿AD9833 dispose d¿une interface série standard qui permet à la pièce de s¿interfacer directement avec les microprocesseurs. L¿appareil utilise une horloge série externe pour écrire les données ou les informations de contrôle dans l¿appareilLe modèle AD9833WBRMZ-REEL est disponible avec une fabrication contrôlée pour prendre en charge les exigences de qualité et de fiabilité des applications automobiles. Notez que ce modèle automobile peut avoir des spécifications différentes des modèles commerciaux; par conséquent, les concepteurs devraient lire attentivement la section Spécifications de cette fiche technique. Seul le produit de qualité automobile présenté est disponible pour une utilisation dans les applications automobiles. Contactez votre représentant de compte Analog Devices local pour obtenir des informations sur les commandes de produits et pour obtenir les rapports de fiabilité automobile pour ces modèlesL¿AD9833 est écrit via une interface série à 3 fils. Cette interface série fonctionne à des fréquences d¿horloge allant jusqu¿à 40 MHz et est compatible avec les normes DSP et microcontrôleur. L¿appareil fonctionne avec une alimentation de 2,3 V à 5,5 VThe AD9833 dispose d¿une fonction de mise hors tension (SLEEP). Cela permet de mettre hors tension des sections de l¿appareil qui ne sont pas utilisées, minimisant ainsi la consommation de courant de la pièce, par exemple, le DAC peut être mis hors tension lorsqu¿une sortie d¿horloge est généréeSpécifications: Fréquence et phase programmables numériquement Consommation électrique de 12,65 mW à 3 V0 MHz à 12,5 MHz Résolution de 28 bits : 0,1 Hz à une horloge de référence de 25 MHzSorties sinusoïdales, triangulaires et carréesAlimentation de 2,3 V à 5,5 VAucun composant externe requisInterface SPI à 3 filsPlage de température étendue : 40C à +105CPower-down Option de mise à jour Taux de mise à jour: 25 (max) VOUT Maximum: 0.65VVOUT Minimum: 38mVVOUT Coefficient de température: 200Entrée Haute tension 1.7-2.8VInput basse tension: 0.5-0.7VInput Courant: 10AInput Capacité: 3pFOplage de température de fonctionnement est de 40C à +105C; les spécifications typiques sont à 25CSize: 17 * 12mm \ / 0.66 * 0.47 \ « Couleur: bleu; Matériel: plastique Emballage inclus: 1 x module générateur de signaux1 x broche Seul le contenu de l¿emballage ci-dessus, les autres produits ne sont pas inclus. Remarque: La lumière et les différents affichages peuvent rendre la couleur de l¿élément un peu différente de la réalité. L¿erreur de mesure autorisée est de +\/- 1-3cm.
