Introduction:

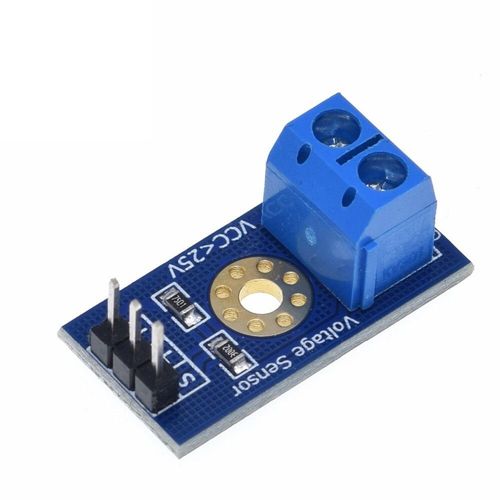

Ce module est basé sur une conception de principe de diviseur résistif, rend la tension d'entrée de borne d'interface réduite 5 fois, une tension d'entrée analogique rduino jusqu'à 5V, alors la tension d'entrée du module de détection de tension ne peut pas être supérieure à 5V × 5 = 25V (si utilisé système 3.3V, La tension d'entrée ne peut pas dépasser 3.3Vx5 = 16.5V). Parce que les puces A rduino AVR utilisées dans 10 AD, la résolution du module analogique est de 0.00489V (5V / 1023), de sorte que le module de détection de tension détecte une tension d'entrée minimale de 0.00489V × 5 = 0.02445V.

Paramètre:
Gamme d'entrée de tension: DC0-25V
Plage de détection de tension: DC0.02445V-25V
Résolution analogique de tension: 0.00489V
Câblage:
Connecteur d'entrée DC:

La borne positive connectée à VCC,
Le négatif est connecté à GND
Interface de sortie
"+" Est de 5 / 3.3V,
"-" Puis GND,
"S" Un rduino connecté à la broche AD
Code:
# Inclure

Int val11;
Int val2;

Configuration vide ()
{
PinMode (LED1, SORTIE);
Serial. start (9600);
Serial.println("Emartee.Com");
Serial.println("Voltage: ");
Serial.print("V");
}
Boucle vide ()
{
La température du flotteur;
Val11 = analogRead(1);
Temp = val11/4.092;
Val11 =(int)temp;//
Val2 =((val11 % 100)/10);
Serial.println(val2);
Retard (1000);
}
