Carte de développement de capteur de lumière de document Heroes Tech RGB IIC avec filtre IR pour Ardu37STM32 30- 2pcs-E65080 - Generique

Veuillez contacter le service client pour un achat en gros ou une personnalisation.

TCS3472 Module de reconnaissance de capteur de couleur RGB IIC Carte de développement de capteur de lumière couleur avec filtre IR pour Arduino STM32
Aperçu du produit:

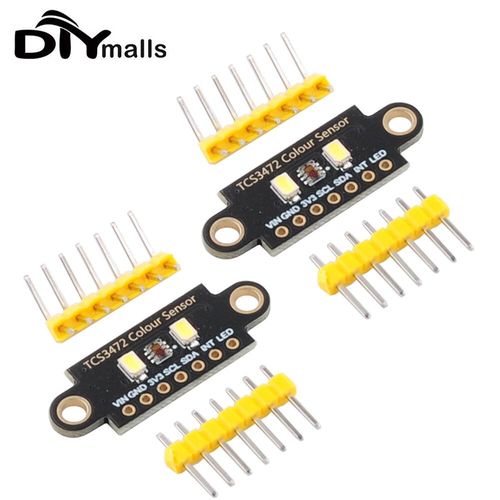

Ce module est basé sur le numériseur de lumière de couleur AMS TCS3472XFN comme capteur de couleur de base. Le capteur fournit une sortie numérique de valeurs de détection de lumière rouge, verte, bleue (RVB) et claire. Le filtre de blocage IR intégré minimise la composante spectrale IR de la lumière incidente et permet une mesure précise des couleurs. Caractéristiques haute sensibilité, large plage dynamique et filtres anti-IR. Minimise les effets des composants spectraux IR et UV pour produire des mesures de couleur précises. Et avec détection de l'intensité de la lumière ambiante et interruption blindable. Communication via l'interface I2C. La conception est basée sur le même principe de conception et est disponible en 2 modèles différents (Version carrée/Version à double trou --- La version à double trou peut être trouvée dans «Recommandé par le vendeur» ci-dessous) pour fournir à des utilisateurs plus d'options pour la taille et l'environnement d'installation, Où la version à double trou est disposée avec 2 LED pour l'objet La version à double trou a deux LED pour remplir la lumière de l'objet. Cette conception fournit des exemples de programmes Arduino et STM32.

Paramètres du produit
Tension de fonctionnement: 3.3V/5V
Puce de contrôle: TCS3472XFN
Tension logique: 3.3V/5V
Interface de communication: I2C

Problèmes communs:
1. Routines STM32 et Arduino sortie série pas de données ou sortie de données code désordonné? R: Assurez-vous que le débit en bauds est réglé sur 115200, pour la routine STM32, veuillez vous assurer que l'ordinateur est correctement connecté à la carte de développement USARTI(PA9,PA10), PA9 est TXD, et sélectionnez le port COM correct. Panneau de configuration --- Matériel --- Gestionnaire de périphériques
2. routines STM32 et Arduino sortie de port série données RVB tout 0 ou initialisation a échoué? R: Veuillez vous assurer qu'il n'y a aucun problème avec la connexion de l'appareil. S'il n'y a pas de problème, veuillez appuyer sur le bouton de réinitialisation.
3. Les données RVB de sortie sont toutes 253 et la broche d'interruption génère une interruption, etc. R: Cette situation est que l'intensité lumineuse est hors de la plage de contrôle, réduire le gain peut être une solution parfaite.
4. La couleur n'est pas normale après modification du temps d'intégration? R: Étant donné que le temps d'intégration détermine la valeur maximale des données du canal RGBC, la modification du temps d'intégration rendra la couleur plus foncée et plus blanche. Il suffit d'augmenter ou de diminuer la luminosité de la LED.
5. Modifier le temps d'intégration ne peut pas déclencher une interruption ou continuer à répéter l'interruption? R: L'interruption est comparée aux données à l'intérieur du canal Clear, et les données à l'intérieur du canal Clear sont liées au temps d'intégration, qui est la valeur maximale du canal de temps d'intégration après la mesure réelle à un gain de 60 fois. Par conséquent, si les utilisateurs ont besoin de collecter des données à une vitesse plus rapide, ils doivent faire attention à réinitialiser la valeur d'interruption. En outre, lorsque le temps d'intégration est de 2.4ms, les données RVB sont relativement faibles, de sorte que la couleur convertie s'écarte de la couleur réelle, il est donc nécessaire d'augmenter la luminosité des LED, etc.
