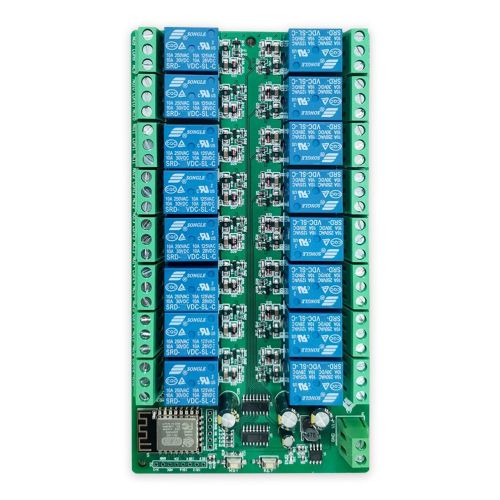

ESP8266 WIFI 16 Channel cite la puissance de la carte de développement de ESP-12F technique,16 voies cite le mode d'alimentation technique 12V - Generique

Module WiFi ESP-12f mature et stable à bord, grande capacité 4 Mo flash. Le port I/O et le port de téléchargement du programme UART du module WiFi sont tous sortis pour faciliter le développement secondaire. Le mode d'alimentation prend en charge DC24 v. Bouton de réinitialisation RST et un bouton programmable pour le module WiFi intégré. Esp-12f prend en charge l'utilisation d'éclipse/pour Arduino LDE et d'autres outils de développement, et fournit des programmes de référence sous pour l'environnement de développement Arduino. A bord 16 canaux 24 V / 10 un relais, signal de commutateur de sortie, adapté pour contrôler la charge dont la tension de fonctionnement est comprise entre AC 250 V / DC 30 v. Indicateur de puissance à bord, indicateur de relais et un module avec LED. Deux registres de décalage embarqués 74HC595 contrôlent le commutateur de relais. Le relais à 16 voies est contrôlé par deux cascades 74HC595, de sorte que le programme de contrôle correspondant de 595 est nécessaire pour ouvrir et fermer le relais. Le programme de référence a été fourni. Port de gravure et d'écriture: GND, Rx, TX et 3.3V d'esp8266 sont respectivement connectés à GND, TX, RX et 3.3V du module de port série TTL externe. IO0 doit être connecté à GND lors du téléchargement, puis déconnectez IO0 et GND après le téléchargement. Borne de sortie de relais: NC: extrémité normalement fermée, le relais est court-circuité avec com avant la fermeture et suspendu après la fermeture; COM: extrémité commune. Non: démarrage normal, le relais est suspendu avant la fermeture, et il est court-circuité avec com après fermeture. Différents lots, l'apparence et la couleur du produit peuvent être différentes, n'affecte pas l'utilisation Couleur: vert Matériau: Type de circuit imprimé: 12V Contenu de l'emballage: 1 x module relais Uniquement le contenu de l'emballage ci-dessus, les autres produits ne sont pas inclus. Remarque: La réflexion de la lumière et différents affichages peuvent rendre la couleur de l'article dans l'image un peu différente de la vraie chose. L'erreur de mesure autorisée est de +/- 1-3cm.
