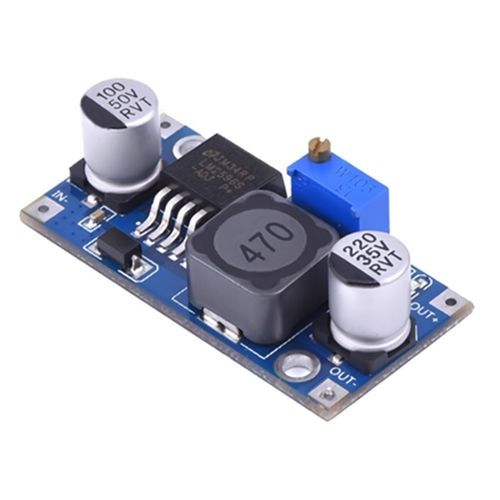

3A Régulateur de tension XL6009 LM2596S DC-DC 3-40V réglable abati eur module d'alimentation XL6009 - Type LM2596S - Generique

LM2596S:
1. la plage de tension d'entrée: 3.2 V à 40 V cc (la tension d'entrée doit être supérieure à la tension de sortie de 1.5 V ci-dessus. Ne peut pas booster)
2. la plage de tension de sortie: 1.25 V cc à 35 V tension réglable, haute efficacité (92%) plus grand courant de sortie maximum est 3A.
Tension d'entrée: 4V ~ 35V
La tension de sortie: 1.23V ~ 30V
Courant de sortie: 3A( Max)
Efficacité de conversion: 92%( MAX)
Ondulation de sortie: <30mV
Fréquence de commutation: 150KHz
Température de fonctionnement:-quarante cinq ~ + 85
Taille: 43mm * 21mm * 14mm(Long * Largeur * Hauteur)
Instructions:
1. Alimentation (3-40V), voyant d'alimentation, le module fonctionne correctement.
2. Ajustez le bouton du potentiomètre bleu (rotation dans le sens horaire généralement boost, rotation dans le sens inverse des aiguilles d'une montre) et atteignez avec un multimètre pour surveiller la tension de sortie requise.
Remarque:
Les longues heures de travail actuelles sont recommandées pour une utilisation en moins de 2,5 A, tout en ajoutant un dissipateur de chaleur en vrac (sortie 10W ci-dessus), car il s'agit du module abaisseur, afin d'assurer un ensemble de sortie stable, veuillez garder le différentiel minimum de 1.5V.


LM2596S-DIP:
Vias denses, chauds et forts!
Augmentation des bornes d'entrée et de sortie respectivement Condensateur de dérivation haute fréquence X7R high-Q, compatibilité électromagnétique super!
Gamme de tension d'entrée: DC 3.2V à 35V (la tension d'entrée doit être supérieure à la tension de sortie à 1.5V ou plus ne peut pas être amplifiée).
Plage de tension de sortie: la tension CC de 1.25V à 30V est réglable en continu, haute efficacité (maximum 92%) du courant de sortie maximal de 3A.
Entrée 12V trouvée, régulation de la charge 5V 1A courant de sortie est inférieur à 1%
Remarque: l'entrée et la sortie ne peuvent pas être inversées, l'inverse peut brûler des puces;
Il s'agit d'un module abaisseur, la tension d'entrée est supérieure à la tension de sortie requise;
Sortie 2A ou moins longue période de temps sans courant de sortie de dissipateur de chaleur supplémentaire est supérieure à 2,5A (ou puissance de sortie supérieure à 10W) pour travailler de longues heures, veuillez ajouter un dissipateur de chaleur.
Paramètres électriques:
Entrée: DC 3.2V à 35V (la tension d'entrée doit être supérieure à la tension de sortie ne peut pas être supérieure à boost 1.25v.)
Sortie: la tension CC de 1.25V à 30V est réglable en continu, haute efficacité et courant de sortie maximal de 3A.
Caractéristiques: tous les condensateurs solides utilisant SANYO, cartes de circuits imprimés de 36u d'épaisseur, inducteurs de haute qualité avec indicateur LED de sortie haute puissance
Taille: 41 (L) * 20 (W) * 14 (H) mm (potentiomètres compris) minimum Taobao avec trou de localisation avec indicateur LED DC-DC
Instructions:
Accès à l'alimentation (3-35V), régler le bouton du potentiomètre bleu (rotation dans le sens des aiguilles d'une montre généralement boost, rotation dans le sens antihoraire) et avec un multimètre pour surveiller la tension de sortie atteint la tension requise.
Câblage:
1. soudage, soudé directement au port d'entrée de ligne électrique (sortie);
2. les goupilles de soudure, ou des goupilles peuvent être insérées par l'utilisation d'insertion d'avance dans la plaque de tunnel; soudé directement au PCB après un autre ou ajouter des goupilles.
Exemples d'application:
1. L'alimentation du véhicule, il suffit d'entrer ce point de terminaison du module dans l'alimentation de la cigarette de voiture, vous pouvez ajuster le potentiomètre, la tension de sortie peut être ajustée en 1.25-30V, pour votre téléphone, MP3, MP4, PSP chargeant de nombreux appareils alimentés, très simple et pratique.
2. L'alimentation de l'appareil électronique lorsque l'appareil a besoin de tension d'alimentation 3-30V correspondant à la main tout en utilisant ce module, vous pouvez facilement mettre la tension à la tension souhaitée et résoudre les problèmes.
3. Le test de tension du système peut être utilisé pour faire de ce projet une variété de gamme de tension de fonctionnement du système de test de tension du module de débogage, très facile et pratique.
