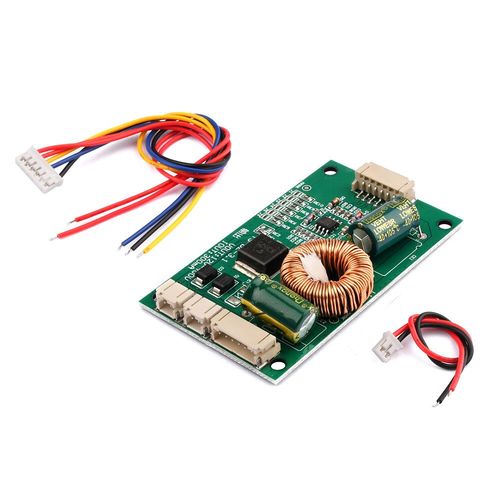

Carte de pilote LCD universelle,14-65 pouces,rétroéclairage TV LED,pilote à courant constant,technologie 12-200V à 24-400V,adaptateur Boost Step Up - Type 14-65 inch - Generique

Carte de pilote LCD universelle 14-65 pouces LED TV rétroéclairage Module de pilote à courant constant 12-200V à 24-400V Boost Step Up Adapter

Caractéristiques:

1. La plaque de pression de levage est conçue en utilisant une large méthode d'entrée et de sortie de tension;
2. La tension de sortie peut être ajustée automatiquement en fonction de la tension requise pour votre bande lumineuse, et la tension d'entrée est déterminée par deux méthodes de câblage;
3. Avec des fils de connexion d'entrée et de sortie;
4. Petit volume, haute puissance;
5. Convient pour 14 pouces à 65 pouces LED LCD TV carte de rétroéclairage universelle.

Paramètres:

Tension d'entrée: 12-200V
Tension de sortie: réglable automatiquement entre 24-400V
Taille: longueur 72mm * largeur 44mm

Instructions de câblage:

Cette plaque de pression ascendante est conçue en utilisant une large méthode d'entrée et de sortie de tension, et la tension de sortie peut être automatiquement ajustée en fonction de la tension requise par votre bande de lampe. La tension d'entrée est déterminée sur la base de deux méthodes de câblage.
1. Deux fils rouge et jaune sont connectés ensemble à 12V, et le fil bleu est connecté au signal de commutation (BLON). S'il s'agit d'une carte intégrée, elle se trouve généralement à l'arrière de la carte. Si le BLON ne peut pas être trouvé, il peut être connecté à 5V sur USB, et le fil noir est mis à la terre.
2. La ligne rouge est connectée à la sortie de la carte mère entre 12v et 200v, la ligne jaune est connectée à 12v, la ligne bleue est connectée au signal marche/arrêt (BLON) et la ligne noire est mise à la terre. Attention: Si la tension d'entrée est de 12V, la tension de la bande lumineuse ne peut pas dépasser 100V. Si la tension d'entrée est de 24V, la tension de la bande lumineuse ne peut pas dépasser 200V. Essayez de ne pas l'utiliser sous surcharge pour éviter d'être durable. Je vous remercie.
La tension de sortie est automatiquement ajustée en fonction de la tension requise de la bande lumineuse, ce qui signifie que la tension requise pour votre bande lumineuse sera élevée au même niveau que la plaque de pression. Connectez le fil rouge positif à la sortie positive de la bande de lampe et à la sortie négative. Il est connecté au pôle négatif de la bande lumineuse.
3. Si plusieurs ensembles de bandes lumineuses peuvent être connectés ensemble et que les connexions ci-dessus sont correctes, vous pouvez allumer et démarrer la machine en toute confiance. Si l'image devient faible lors de la mise sous tension, il peut être ajusté selon le j1/j2/j3/j4/j5 de la carte d'amplification. Raccourcir les points de soudure de j1 peut augmenter la luminosité. Le court-circuit j2 augmentera à nouveau. Par analogie, réglez la luminosité au niveau approprié.

Le paquet comprend

1X carte d'entraînement
2 X câble
