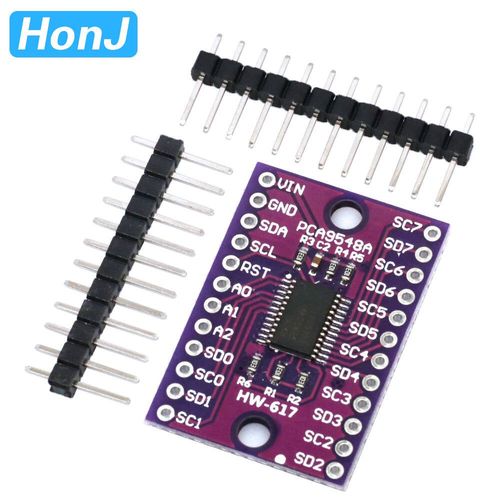

CJMCU-Carte de développement technique IIC,multi-canaux,6 000 cartes,TCA9548,TCA9548A,1 à 8,I2C,8 voies,9548,1 pièce - Generique

L'adaptateur est connecté à un appareil I2C avec plusieurs adresses identiques sur le même port I2C sur la carte de commande principale pour une communication et une utilisation normales.

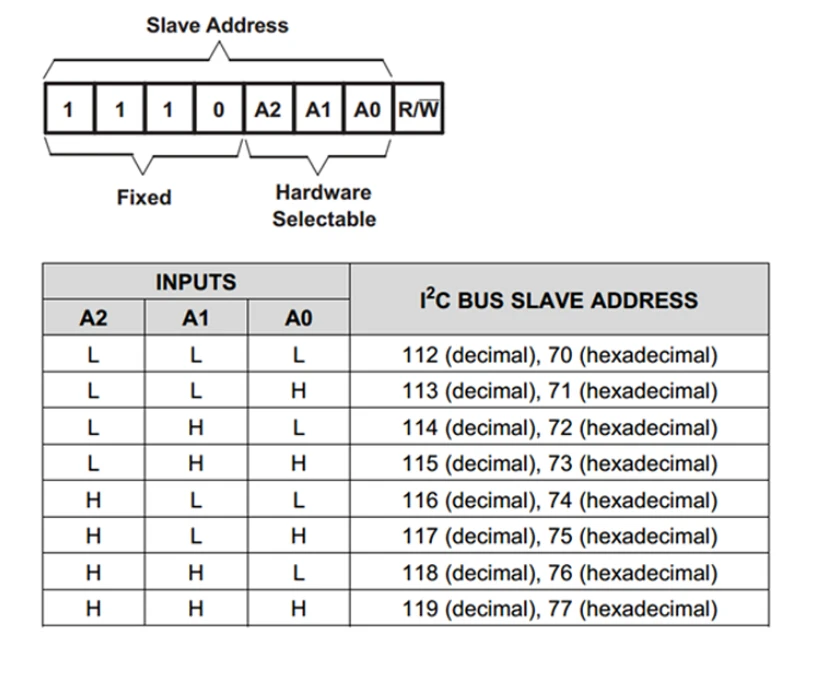

Il y a 8 interfaces I2C sur un expandeur, et il y a huit commutateurs de transfert bidirectionnels qui peuvent être contrôlés par bus I2C. Cela signifie qu'après le transfert de 1 extenseur, 8 adresses identiques peuvent être connectées au même port I2C. L'appareil est également en utilisation normale. L'adresse par défaut de cet extenseur est 0x70, l'adresse peut être modifiée et peut être définie entre 0x70 ~ 0x77 selon vos besoins. En théorie, 8 expandeurs peuvent être mis en cascade dans l'adresse de 0x70 ~ 0x77, et chaque expandeur peut connecter 8 appareils avec la même adresse. Ceci réalise le même port I2C et connecte 64 appareils avec la même adresse et les utilise normalement. Très puissant!

Compatible avec le bus IIC et le bus de gestion du système (SMBus), entrée active de réinitialisation basse, prise en charge de l'insertion à chaud, faible courant de veille, pas de problème pendant la mise sous tension, prise en charge de tensions comprises entre 1.8V, bus 2.5V, 3.3V et 5V Changement de niveau.

En fonction du contenu des registres de commande programmables, tout canal SCn/SDn unique ou combinaison de canaux peut être sélectionné. Lorsqu'un délai d'attente ou une autre opération incorrecte se produit, le maître du système peut réinitialiser le TCA9548A en activant l'entrée/RESET basse. De même, une remise sous tension désélectionne tous les canaux et initialise la machine d'état I2C/SMBus. La réinitialisation et l'initialisation peuvent également être réalisées en affirmant/RESET et il n'est pas nécessaire de mettre hors tension la pièce. Le commutateur a une porte d'activation de sorte que la broche VCC peut être utilisée pour limiter la haute tension maximale via le TCA9548A. La limitation de la haute tension maximale permet d'utiliser différentes tensions de bus sur chaque paire de canaux afin que les composants 1.8V, 2.5V ou 3.3V puissent communiquer avec les composants 5V sans aucune protection supplémentaire, pour chaque canal, des résistances de traction externes L'appareil tire la tension du bus au niveau de tension souhaité. Toutes les broches d'E/S ont une tension de tenue de 5V.
