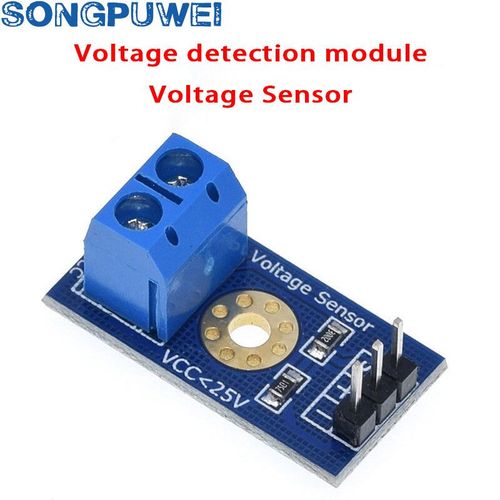

Module de détection de tension pour robot Ardu37,technologie de capteur de tension standard,briques électroniques de test,conception de soudure de synchronisation de tension - Generique

Description

Module d'introduction:

Ce module est conçu basé sur le principe de la division de tension de résistance, qui peut réduire la tension d'entrée de l'interface terminale par 5 fois. La tension d'entrée analogique d'Arduin est de 5V, donc la tension d'entrée du module de détection de tension ne doit pas être supérieure à 5V x5 = 25V (si le système 3.3V est utilisé, la tension d'entrée ne doit pas être supérieure à 3.3Vx5 = 16.5V). Parce que la puce AVR utilisée par Arduino est un AD 10 bits, la résolution analogique de ce module est de 0.00489V (5V/1023). Par conséquent, le module de détection de tension détecte que la tension d'entrée est de 0.00489V x 5 = 0.02445V.

Paramètres:

Plage de tension d'entrée: DC0-25V Plage de détection de tension: DC0.02445V-25V Résolution de simulation de tension: interface d'entrée CC 0.00489V: la borne positive est connectée à VCC et à la borne négative Est connecté à l'interface de sortie GND: "+" se connecte à 5/3.3V, "-" se connecte à GND, et "s" se connecte aux broches AD de Arduin

Code de référence:

# InclureInt val11; int val2; void setup() { pinMode(LED1,OUTPUT); Serial. commencer (9600); Série. println("Emartee.Com"); Série. println("Voltage: "); Série. print("V"); } boucle de vide () { float temp; val11 = analogRead(1); Temp = val11/4.092; val11 =(int)temp; // val2 =((val11 % 100)/10); Série. println(val2); delay(1000); }
