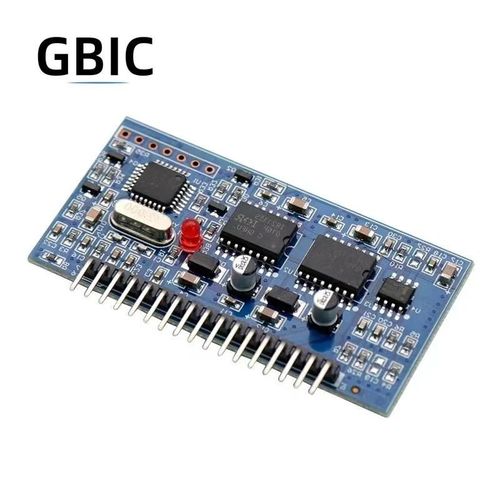

Oscillateur à cristal EG8010 + IR2113 Driving Tech LCD EGS002 5V DC-AC Pure Sine Wave Inverter éventuelles WM Driver Board EGS002 12Mhz - Type Driver Board - Generique

Référence: EG8010

1. Description du produit
EG8010 est une puce numérique et entièrement fonctionnelle de générateur d'inverseur d'onde sinusoïdale pure avec le contrôle de zone morte, qui est appliqué à l'architecture de conversion de puissance à deux étages DC-DC-AC ou à DC-AC conversion de poussée de transformateur de fréquence de puissance à un seul étage la structure, oscillateur à cristal externe de 12MHz, peut réaliser la puce dédiée à l'onduleur à onde sinusoïdale pure 50Hz ou 60Hz avec une haute précision, Faible distorsion et harmoniques. La puce adopte la technologie CMOS et intègre des fonctions telles que le générateur de sinus SPWM, le circuit de contrôle de temps mort, le multiplicateur de facteur d'amplitude, le circuit de démarrage progressif, le circuit de protection, interface de communication série RS232 et module pilote LCD série 12832.

2. Caractéristiques du produit
* Alimentation unique 5V
* Réglage de la broche 4 types de fréquence de sortie à onde sinusoïdale pure: 50Hz onde sinusoïdale pure fréquence fixe 60Hz onde sinusoïdale pure fréquence fixe 0-100Hz fréquence d'onde sinusoïdale pure réglable 0-400Hz fréquence d'onde sinusoïdale pure réglable
* Modulation unipolaire et bipolaire
* Contrôle autonome de la zone morte, réglage des broches 4 types de temps de zone morte: temps de zone morte 300nS temps de zone morte 500nS temps de zone morte 1.0uS temps de zone morte 1.5uS temps de zone morte
* Oscillateur à cristal externe de 12MHz
* Fréquence porteuse PWM 23.4KHz
* Traitement en temps réel du retour de tension, de courant et de température
* Surtension, sous-tension, surintensité, fonctions de protection contre la surchauffe
* Le temps de réponse du mode de démarrage progressif de réglage de la broche est de 1S
* Communication série pour régler la tension de sortie, la fréquence et d'autres paramètres
* Le module LCD du port série externe 128*32 affiche la tension, la fréquence, la température, le courant et d'autres informations de l'onduleur

3. Domaines d'application
* Onduleur monophasé à onde sinusoïdale pure
* Onduleur photovoltaïque
* Inverseur d'énergie éolienne
* Système d'alimentation sans interruption UPS
* Système générateur numérique
* Si alimentation électrique
* Contrôleur de vitesse de moteur monophasé
* Onduleur monophasé
* Gradateur à onde sinusoïdale
* Régulateur d'onde sinusoïdale
* Générateur d'onde sinusoïdale
