Sonde logique Réponse haute fréquence DTL TTL CMOS Pulse Memory Logic Tester LP-1 - Générique

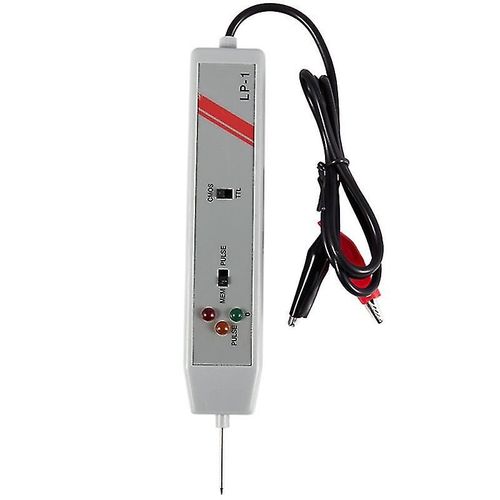

Sonde logique Réponse haute fréquence DTL TTL CMOS Pulse Memory Logic Tester LP-1 Pratique, rapide et facile Pour DTL, TTL et CMOS Réponse à haute fréquence Indication instantanée Fonction de mémoire d¿impulsions Mode d¿emploi : 1. Connectez le clip ROUGE à la borne + et le clip NOIR à la borne - de la source d¿alimentation du circuit testé. La tension d¿alimentation ne doit pas dépasser 18V DC 2. Pour TTL et DTL, réglez le commutateur de sélection supérieur sur le côté marqué « TIL » Pour CMOS, réglez l¿interrupteur de sélection supérieur sur le côté marqué « CMOS », contactez la broche de la sonde jusqu¿au point à tester. Le indiquera ses états logiques : A. TOUT ÉTEINT -Haute impédance B. LED ROUGE ALLUMÉE - ÉTAT ÉLEVÉ (1) C. LED verte allumée - état bas (0) D. LED orange allumée - Impulsion 3. Pour la désactivation et le stockage de l¿impulsion ou de la transition de niveau, réglez l¿interrupteur de sélection inférieur sur le côté marqué « PULSE » en premier. Contactez la broche de la sonde sur la cheville à tester. L¿indique est l¿état de base. Réglez ensuite l¿interrupteur de sélection inférieur sur le côté marqué «  », La LED orange s¿allumera lorsqu¿une impulsion ou une transition de niveau est détectée. La direction de l¿impulsion, par rapport à l¿état de base d¿origine, est déterminée. Après utilisation, réinitialisez la sonde logique en remettant l¿interrupteur de sélection inférieur sur le côté marqué « PULSE » Couleur : gris Matériau : plastique Taille : 14 x 3cm Contenu de l¿emballage : 1 x sonde logique Seul le contenu de l¿emballage ci-dessus, les autres produits ne sont pas inclus. Remarque : La réflexion de la lumière et les différents affichages peuvent rendre la couleur de l¿article sur l¿image un peu différente de la réalité. L¿erreur de mesure autorisée est de +/- 1-3 cm.
