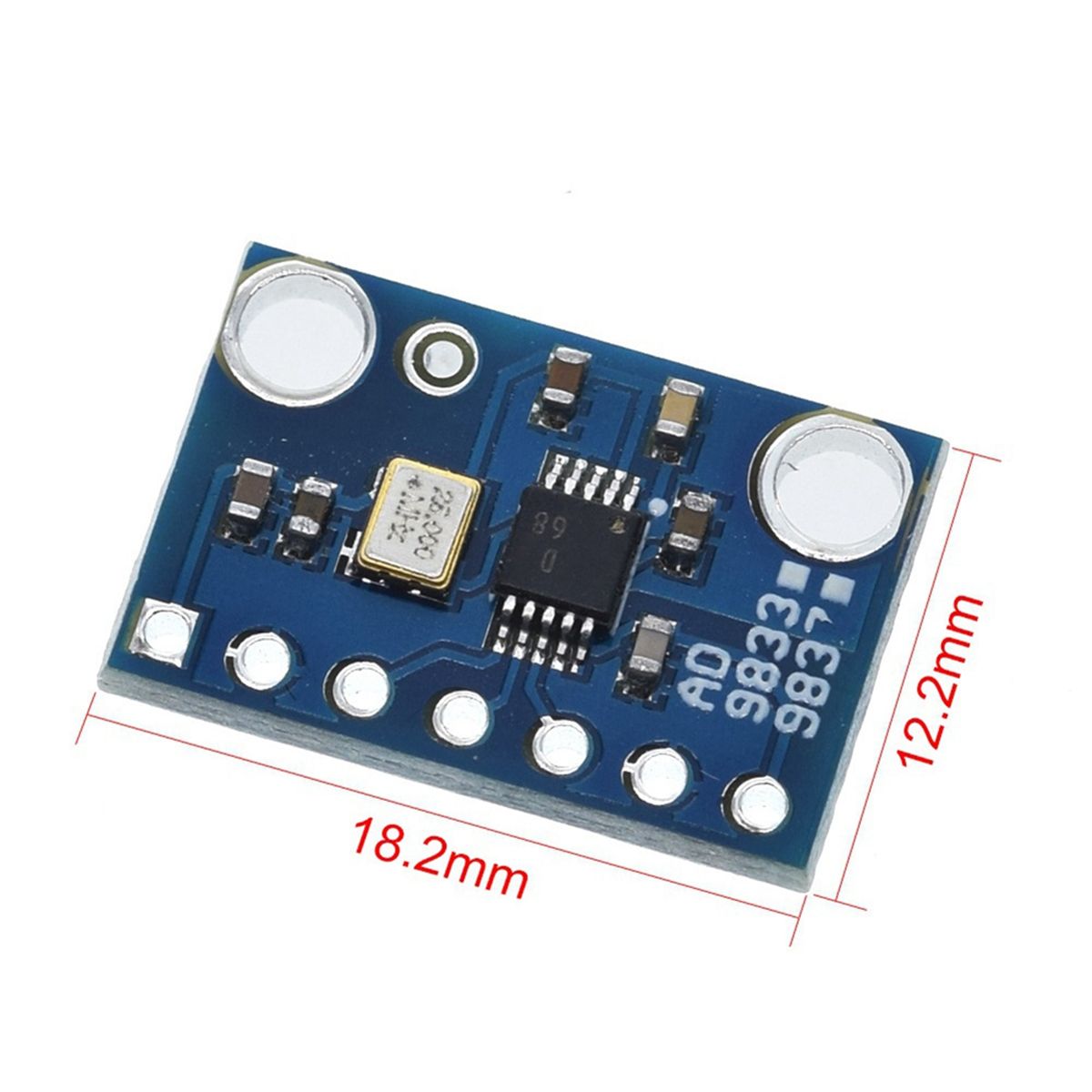

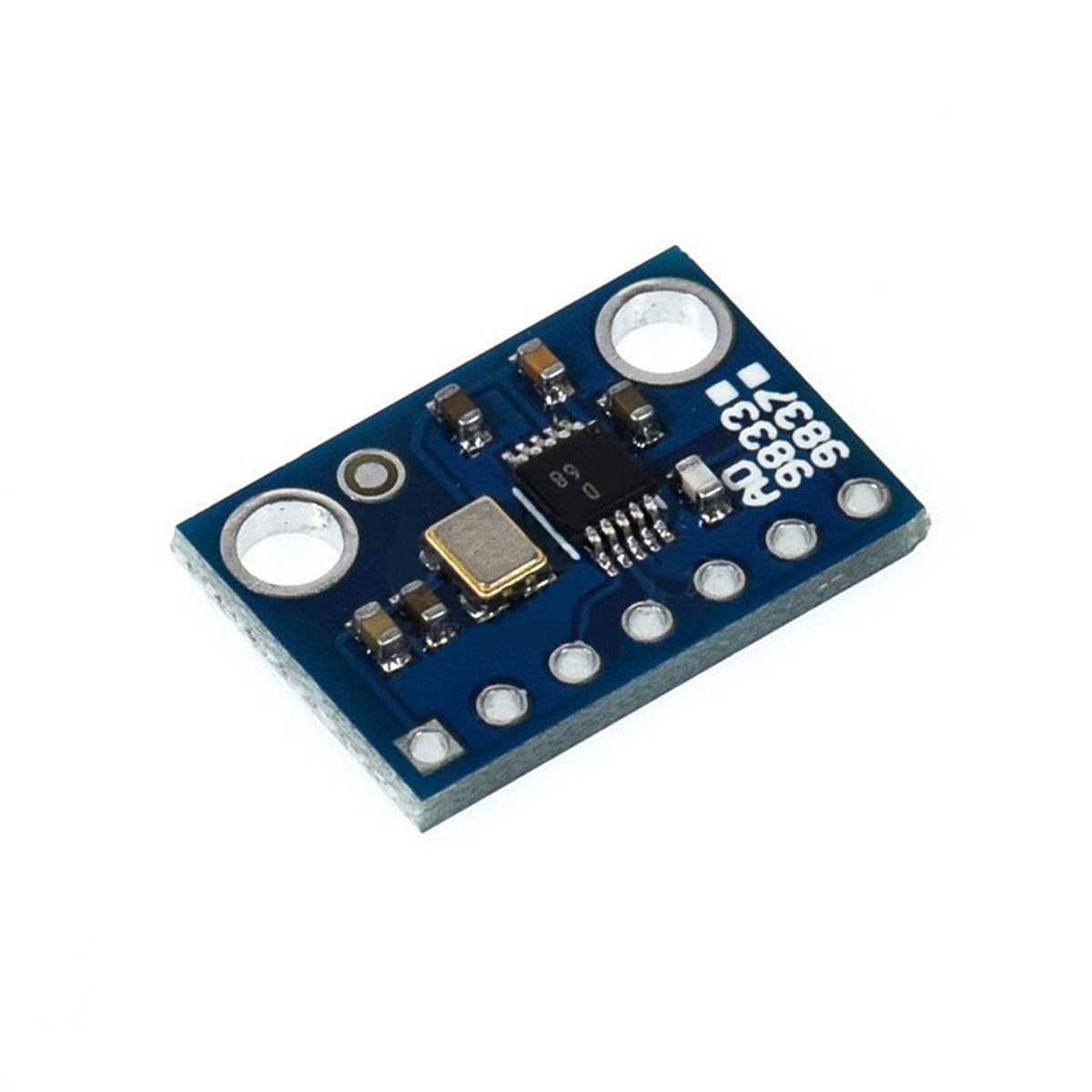

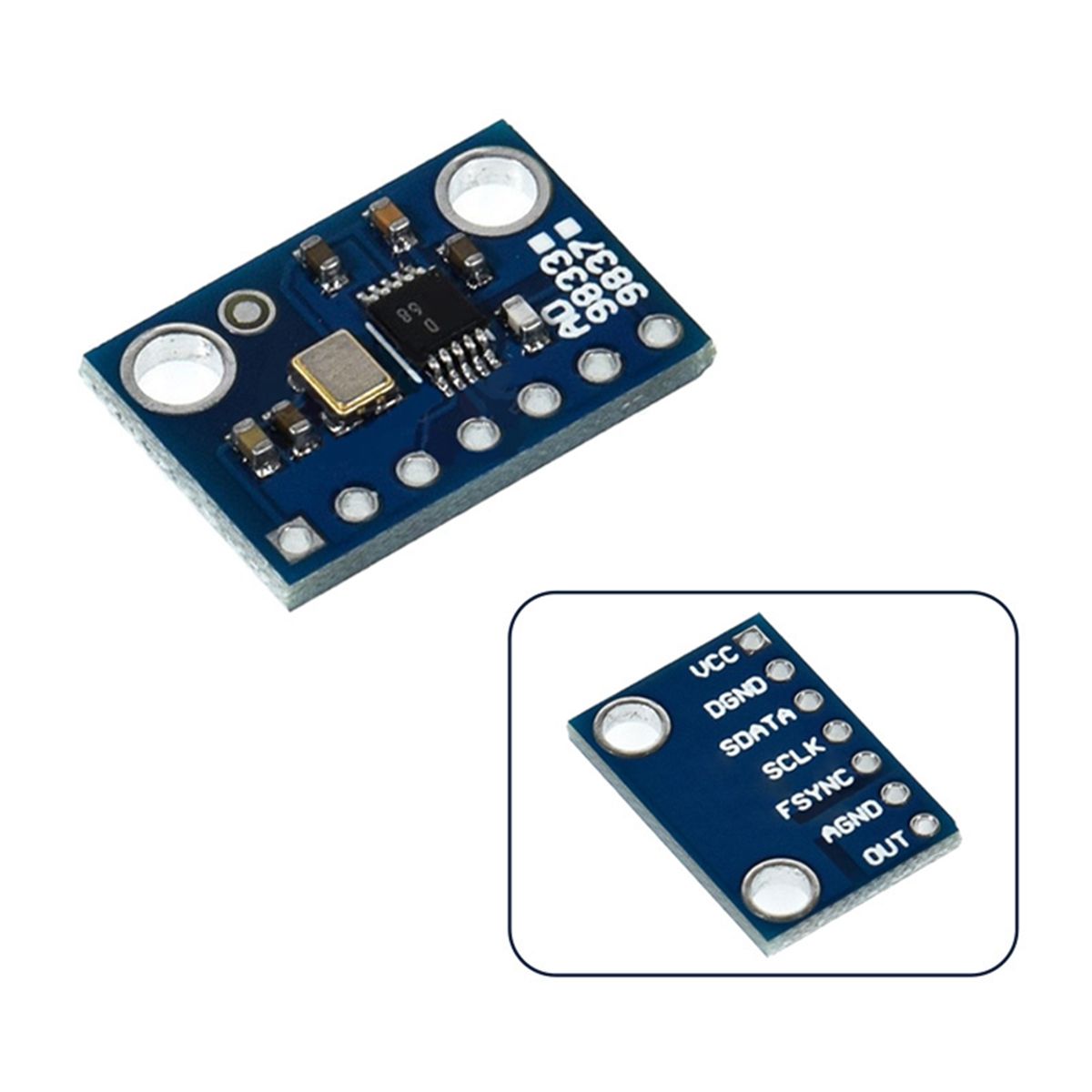

AD9833 Module onde sinusoïdale carrée générateur de Signal DDS microprocesseurs programmables Interface série-9833 - Générique

L'AD9833 est un générateur programmable de faible puissance capable de générer des sorties d'ondes sinusoïdales, triangulaires et carrées dans des types d'applications de détection de forme d'onde, de mise en ¿uvre et de réflectométrie dans le domaine temporel (TDR) qui nécessitent la génération d'une fréquence et d'une phase de sortie uniformes. Étant programmable par logiciel et facilement réglable, aucun composant externe n'est nécessaire.
Le registre de fréquence a une largeur de 28 bits : la fréquence d'horloge est de 25 MHz, permettant une résolution de 0,1 Hz ; l'AD9833 est cadencé à 1 MHz et peut être réglé à une résolution de 0,004 Hz

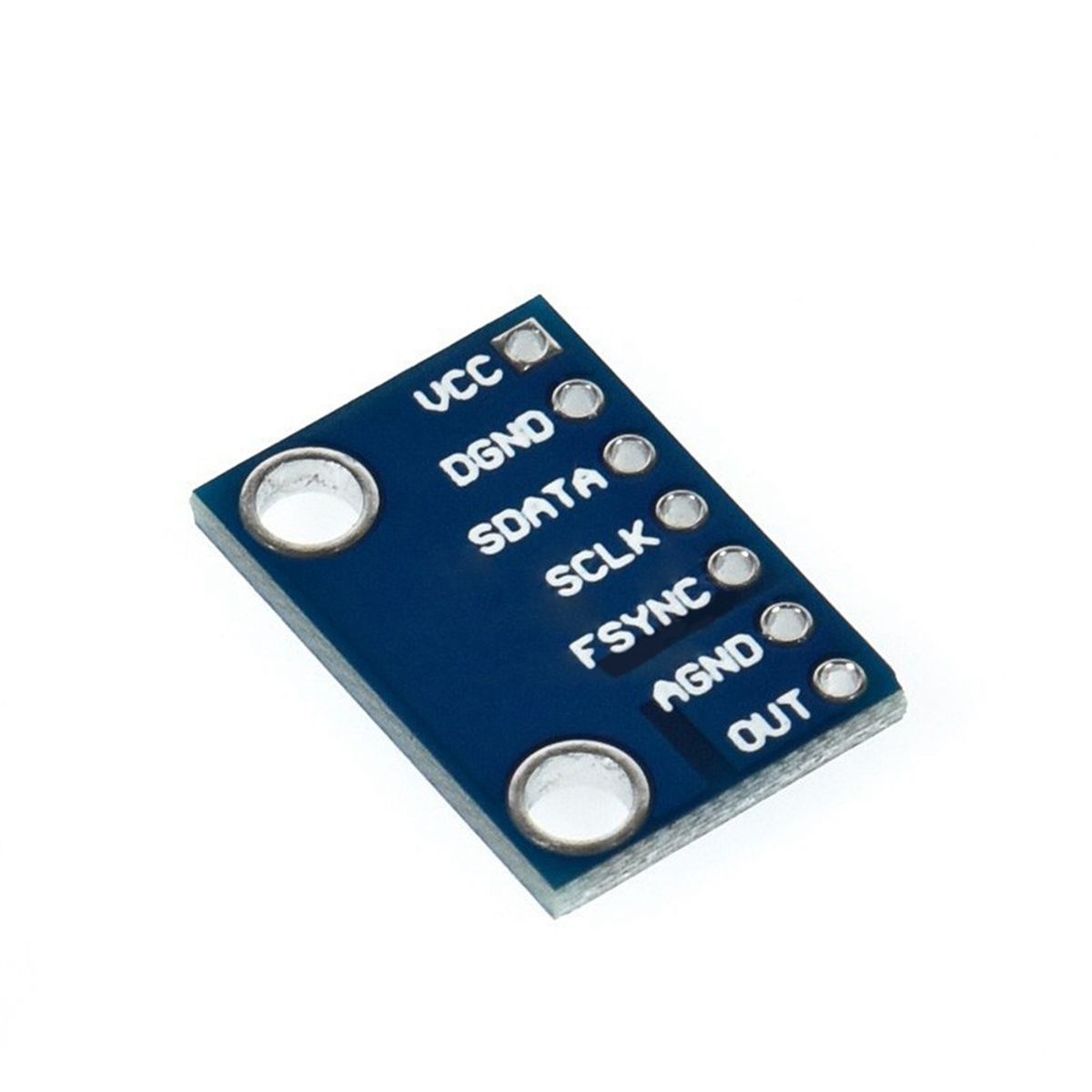

L'AD9833 dispose d'une interface série standard qui permet à l'appareil de s'interfacer directement avec différents microprocesseurs. L'appareil utilise une horloge série externe pour écrire des données ou des informations sur le dispositif de contrôle
Fréquence et phase programmables numériquement 12,65 mW Consommation électrique 3 V Plage de fréquence de sortie de 0 MHz à 12,5 MHz, résolution : 0,1 Hz à 25 MHz horloge sinusoïdale de référence Sorties , triangle et onde carrée Alimentation 2,3 V à 5,5 V Aucun composant externe requis
L'AD9833 est écrit via la ligne d'interface série. L'interface série fonctionne à des fréquences d'horloge allant jusqu'à 40 MHz et est compatible en standard avec les DSP et les microcontrôleurs. L'appareil fonctionne à partir d'une alimentation 2,3 V 5,5 V

AD9833 dispose d'une fonction de mise hors tension (SLEEP). Cela minimise la consommation d'énergie en éteignant les parties inutilisées de l'appareil, par exemple le DAC peut être éteint pendant la génération de l'horloge de sortie.
Plage de température étendue : 6 140 ? à +105 ?
option de mise hors tension< br />Fréquence de mise à jour : 25 (maximum)
VOUT maximum : 0,65 v. Vout minimum : 38 mv
Coefficient de température Vout : 200
Entrée haute tension : 1,7-2,8 V
Entrée basse tension : 0,5-0,7 V
Capacité d'entrée : 3pF
La température de fonctionnement est de 6 140 ? à +105 ? ; La spécification typique est de 25 ?
Matériau : carte de circuit imprimé + capteur
couleur : comme indiqué

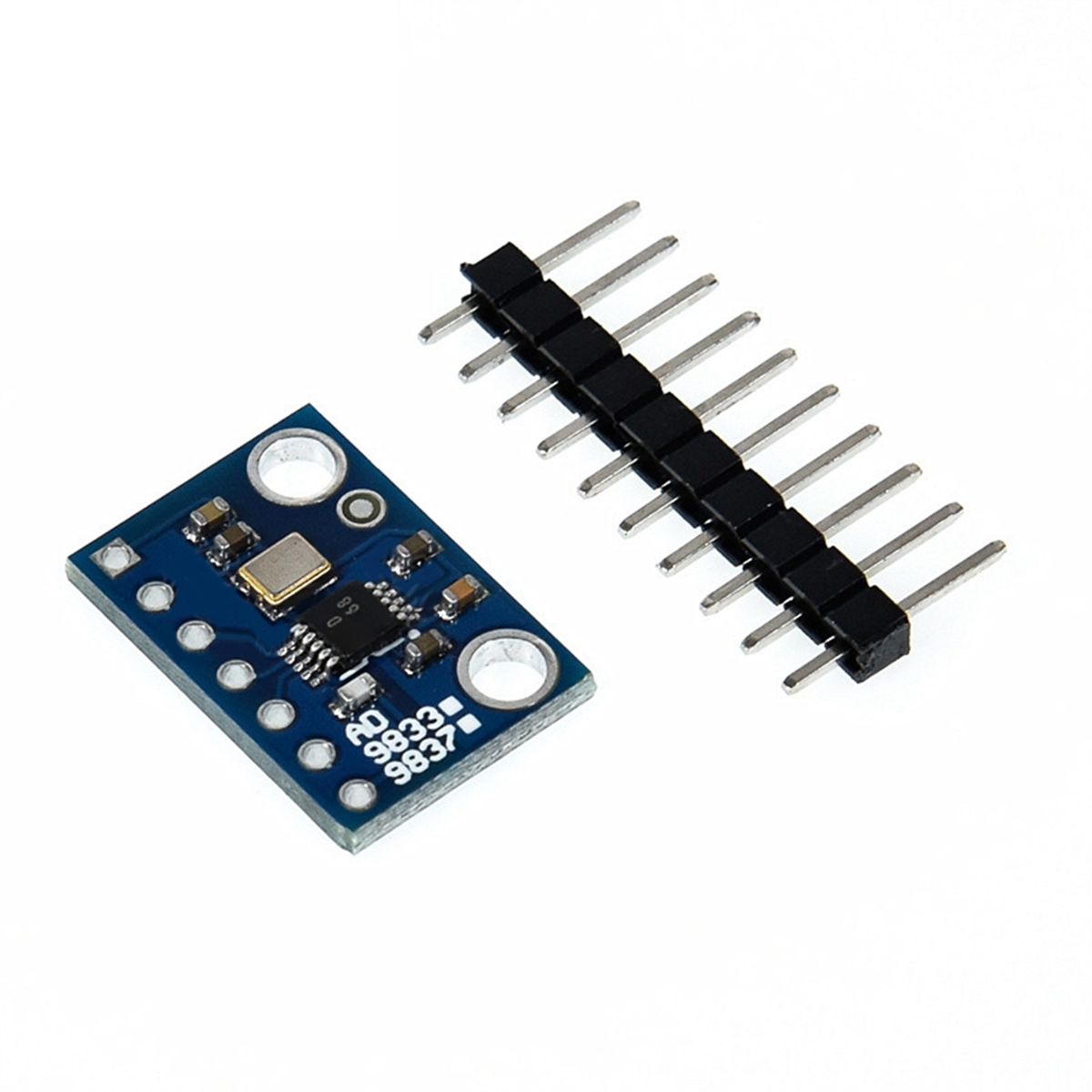

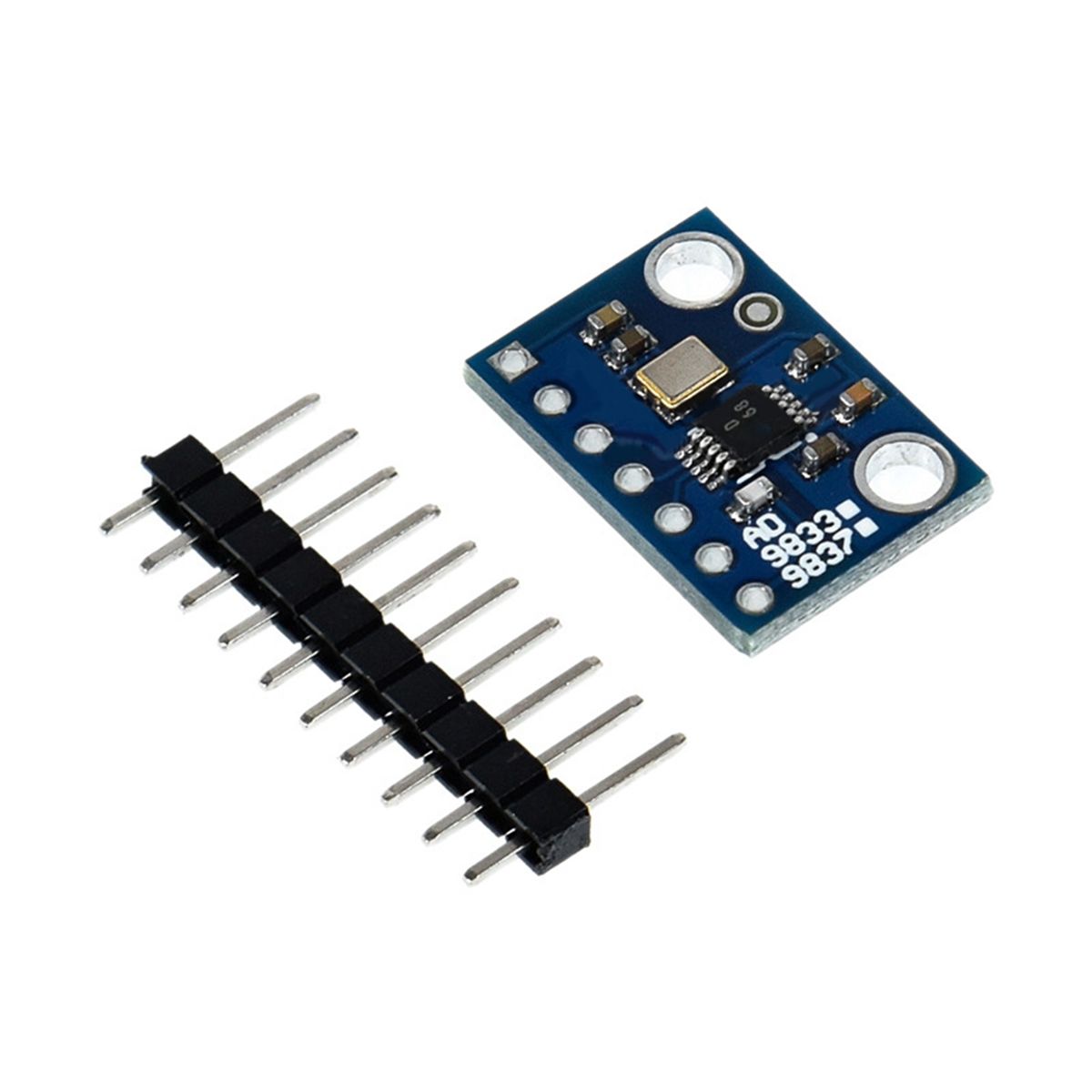

Contenu de l'emballage :
1 x module DDS
1 x connecteur à broches

Uniquement le contenu de l'emballage ci-dessus, les autres produits ne sont pas inclus.
