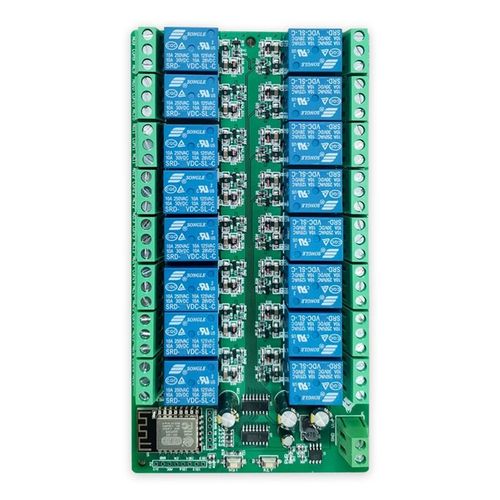

Module relais 16 canaux WIFI ESP8266, carte de développement ESP-12F, alimentation, Module relais 16 voies, Mode d'alimentation - Générique

Module relais 16 canaux WIFI ESP8266, carte de développement ESP-12F, alimentation, Module relais 16 voies, Mode d'alimentation Module WiFi ESP-12f Mature et stable à bord, flash de grande capacité de 4mbyte.Le port d'e/s et le port de téléchargement du programme UART du module WiFi sont tous menés pour faciliter le développement secondaire.Le mode d'alimentation prend en charge DC24 v.Bouton de réinitialisation RST et un bouton programmable pour le module WiFi embarqué.Esp-12f prend en charge l'utilisation d'eclipse/pour Arduino LDE et d'autres outils de développement, et fournit des programmes de référence pour Arduino environnement de développement.Relais de 16 canaux 24 V / 10 a à bord, signal de commutation de sortie, adapté au contrôle de la charge dont la tension de fonctionnement est comprise entre 250 V/cc 30 v.Indicateur d'alimentation embarqué, indicateur de relais et un module avec LED.Deux registres de décalage intégrés 74HC595 contrôlent le commutateur de relais.Le relais 16 voies est contrôlé par deux cascades 74HC595, de sorte que le programme de contrôle correspondant de 595 est nécessaire pour ouvrir et fermer le relais. Le programme de référence a été fourni.Port de gravure et d'écriture: GND, Rx, TX et 3.3V d'esp8266 sont respectivement connectés avec GND, TX, RX et 3.3V du module de port série TTL externe. IO0 doit être connecté avec GND lors du téléchargement, puis déconnecter IO0 et GND après le téléchargement.Borne de sortie de relais:NC: extrémité normalement fermée, le relais est court-circuité avec com avant de se fermer et suspendu après la fermeture; COM: extrémité commune.Non: démarrage normal, le relais est suspendu avant fermeture, et il est court-circuité avec com après fermeture.Différents lots, apparence du produit et couleur peuvent être différents, n'affecte pas l'utilisationCouleur: vertMatériel: carte PCBType: 24V/5V/12VContenu de l'emballage:1 x Module relaisSeul le contenu de l'emballage ci-dessus, les autres produits ne sont pas inclus.Remarque: le reflet de la lumière et différents affichages peuvent faire en sorte que la couleur de l'article dans l'image soit un peu différente de la réalité. L'erreur de mesure autorisée est de +/- 1-3cm.ESP8266 WIFI 16 canaux Module de relais ESP-12F carte de développement puissance, Module de relais 16 voies, Mode d'alimentation
